水导激光精密加工：晶圆吸附盘外延架微结构加工案例

发布日期：2026-04-10 10:18 浏览量：

晶圆吸附盘作为半导体制造设备中的核心部件，承担着在真空环境下稳定固定晶圆的关键任务。其表面分布的微米级结构直接影响着晶圆的平整度与温度控制精度，对加工技术提出了极高的要求。本文以晶圆吸附盘的水导激光加工为例，探讨这一技术在微结构制造中的应用价值。

一、加工难点分析

材料特性：高硬度陶瓷基复合材料，机械加工容易崩边，常规激光加工会产生明显的热影响区，陶瓷这种硬脆材料对热特别敏感，一旦局部过热，微裂纹就会像蜘蛛网一样蔓延。

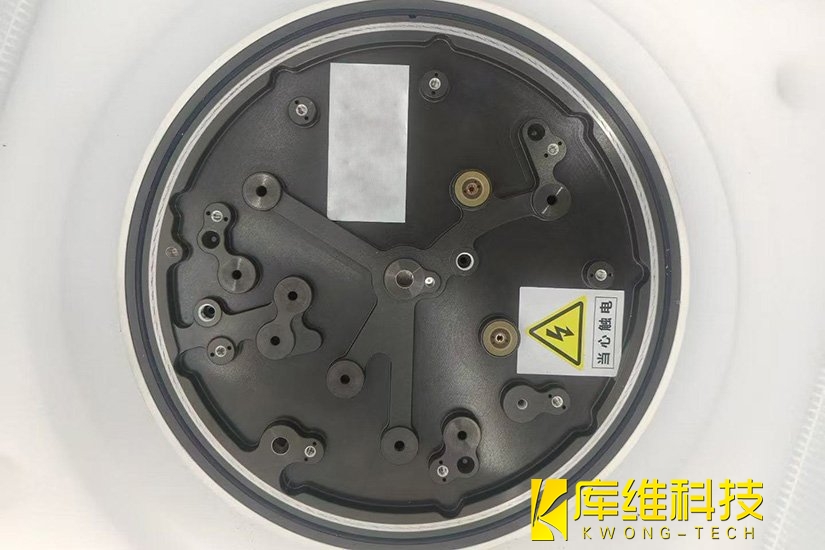

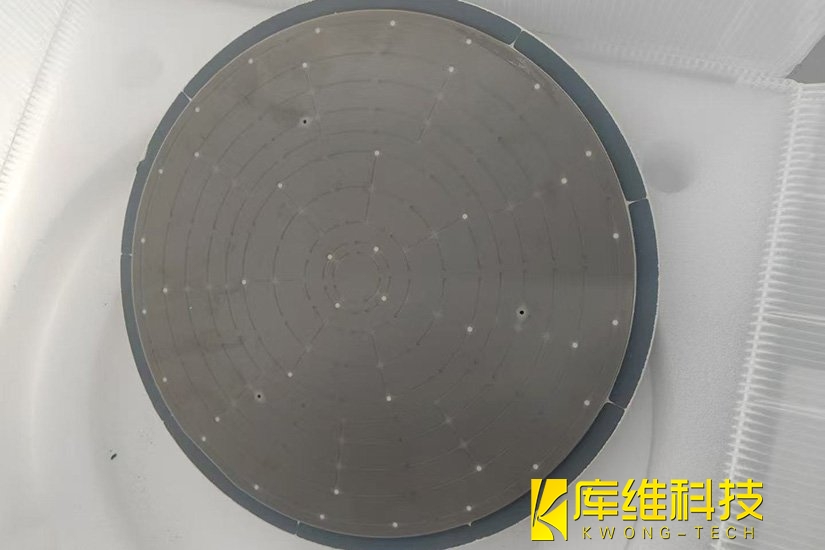

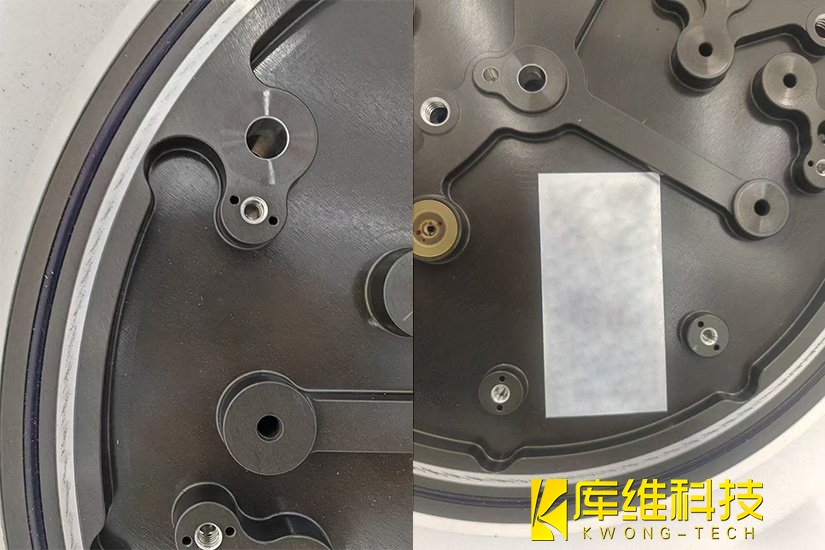

结构复杂度：盘面需要加工同心圆凹槽、12条等分辐射线，以及数十个不同规格的精密孔位——包括通孔、沉孔、螺纹孔等。部分孔径仅为数百微米，深径比要求高。

表面质量要求：半导体级应用要求加工表面粗糙度控制在亚微米级，且不允许存在重铸层和微裂纹，这直接关系到后续的吸附性能和晶圆良率。

二、水导激光技术方案

针对上述难点，我们采用水导激光加工技术作为核心解决方案。该技术的原理是将激光束耦合至高压微水射流中，利用水-气界面的全反射效应，使激光能量被"约束"在直径仅数十微米的水束内传导，实现"以水为刃"的精密加工。

技术优势：

1、近乎零热影响：高速水射流在激光脉冲间隙将加工区域瞬间冷却，热影响区可控制在微米级，有效避免了传统激光加工导致的热裂纹和材料变性。

2、高效排屑与自清洁：水流的冲刷作用将熔融材料即时带走，无需后续清理，加工面干净无残留。

3、长焦深加工能力：激光在水束中的有效传输距离可达数厘米，大幅提升了深孔加工的稳定性，切口锥度极小。

水导激光加工技术在半导体核心部件制造领域具有显著优势。其"冷加工"特性有效解决了硬脆材料精密加工中的热损伤难题，配合高效排屑机制，大幅提升了加工质量和效率。水导激光技术的应用，为打破国外技术垄断、实现核心部件国产化提供了有力的工艺支撑。
