在极端工况下，激光焊接过程中产生的堆积物失控风险正成为制约工艺稳定性和产品安全性的关键瓶颈。本文将从动力电池防爆焊接、特殊环境影响机制及企业实践三个维度，系统剖析这一风险并构建应对方案。
一、动力电池防爆焊接技术

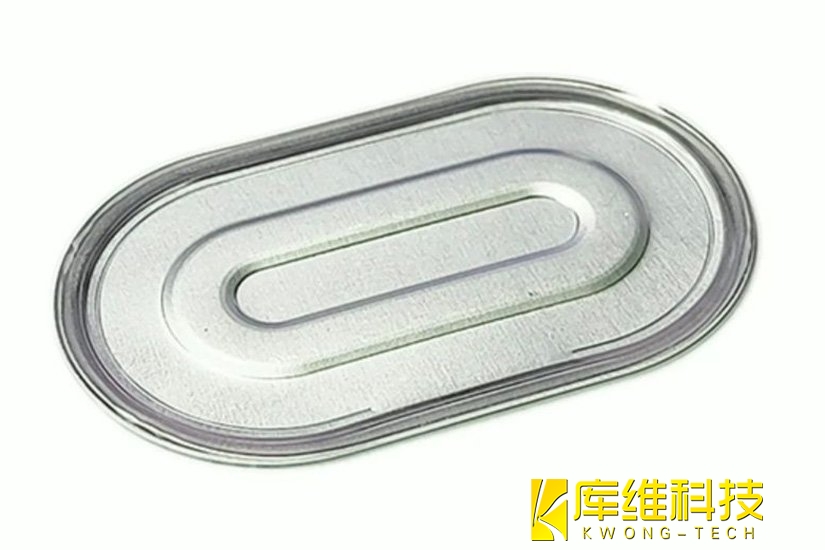

防爆阀是动力电池封口板上的薄壁阀体，它的核心功能是在电池内部压力超过规定值时率先破裂泄压，防止电池爆裂。这道工序对激光焊接工艺要求极为严苛：焊缝必须完全密封，热输入量需精确控制，以保证焊缝破坏压力值稳定在0.4-0.7MPa范围内。
但防爆阀焊接过程中极易出现过烧穿孔、炸孔等缺陷。原因在于防爆阀多为0.08-0.1mm厚的纯铝薄片，固态铝对红外激光反射率高，若工艺参数不当，局部温度骤升会导致材料熔化甚至汽化。一旦防爆阀失效，电池在热失控时将失去最后泄压通道，引发连锁爆炸风险。
一位从业十余年的工艺工程师透露："最容易被忽略的恰恰是那些'看起来没问题'的飞溅物残留。这些金属碎屑直径可能只有头发丝的十分之一，但一旦落入电芯内部，就是一颗不定时炸弹。"
动力电池防爆焊接的核心要求包括：焊缝气密性达标、无可见飞溅物、熔深一致性误差控制在±5%以内。
二、特殊环境对堆积物形成速度的影响
环境条件对激光堆积物形成速度具有决定性影响。研究表明，纳秒激光烧蚀单晶硅时，空气环境中最大喷溅速率达14.1m/s，静水环境仅为1.68m/s，而真空环境可达18.4m/s。这种差异源于介质对激光能量的吸收、导热性能及对汽化材料的覆压作用。
高湿热环境则呈现复杂影响机制。一方面，高湿度会降低激光设备输出功率，高温减缓熔池冷却速率；另一方面，小昼夜温差使熔池辐射强度变化微小，熔池状态相对稳定。但当激光功率超过临界值（如360W），熔池内部流体流动加剧，飞溅物散射导致材料堆积，形成表面缺陷。
行业已总结出风险预警机制：当温度波动超过±15℃/h、相对湿度超过70%时，应自动触发焊接参数复核程序。
三、一线企业的工程实践
特斯拉在Cybertruck项目中面临不锈钢内外板激光焊接的独特挑战。首席工程师Lars透露：“如何将不锈钢连接起来而不烧穿，且不做任何后处理，我们花了数周时间才摸索出激光焊接方案。”这种对工艺极限的探索，体现了头部企业对激光堆积物风险的前瞻性管控。
特斯拉全系采用激光焊结合结构胶的工艺，焊点强度可达母材90%，远高于普通点焊的60%。通过破坏性撕检等质量控制手段，确保焊接合格率100%，为极端场景下的安全运行奠定基础。
宁德时代的策略则更侧重"事后兜底"。其电芯焊接工序后配备了基于机器视觉的AI缺陷检测系统，可识别直径小至5μm的飞溅物残留，漏检率低于0.01%。
四、应对方案
工艺优化：采用动态光束整形技术，通过环形光、双焦点调节熔池动力学；优化激光体积能量密度，从源头减少飞溅产生。
环境控制：在真空或低压环境下进行激光加工，可减少缺陷、提升表面质量；对于高湿热环境，需建立特定工艺数据库，调整功率参数。
智能监测：集成熔池视觉传感器与等离子体光谱分析，通过AI算法实时调节激光功率、送丝速度。当监测到熔池体积异常时，系统能在0.5秒内完成参数修正。
应急防护：作业区域配备干粉灭火器、二氧化碳灭火器等专用消防设施；操作人员穿戴阻燃防护服、激光防护镜；安装烟雾报警器、温度传感器并与设备联锁。
