水导激光加工SiC晶圆支架：一个硬脆材料精密加工的典型案例
发布日期：2026-04-09 09:20 浏览量：
硬脆材料的精密加工一直是先进制造技术攻关的重点，而碳化硅（SiC）作为典型的硬脆材料，广泛应用于半导体、光学和新能源领域。晶圆支架作为核心工装，需同时满足高强度、耐高温及纳米级平整度的严苛要求。本文以SiC晶圆支架的水导激光加工为例，探讨这一技术在复杂结构件制造中的应用价值。
一、为什么传统方法不够用
SiC晶圆支架的结构设计有其特殊要求——主体为圆筒形，侧壁带有精密齿条，顶端和底座有卡扣结构。这种复杂的三维几何形状，对加工工艺提出了多维度的挑战。
传统机械加工方法面临三大难题：
-
SiC硬度极高，刀具磨损严重，加工成本居高不下；
-
机械力容易导致材料边缘崩缺、微裂纹；
-
复杂曲面的加工需要多次装夹，累积误差难以控制。
激光切割虽然能解决硬度问题，但常规激光会产生热影响区，导致材料性能下降。对于精度要求极高的齿条结构，这种热损伤是不可接受的。
二、解决方案：水导激光技术
水导激光技术巧妙地结合了激光切割和水冷技术。其核心原理是：激光束通过透明窗口进入高压水束，水束充当"光导纤维"，将激光能量引导至工件表面。这种设计带来了几个关键优势：
-
精准聚焦：水束的直径通常在40-100μm，远小于常规激光光斑，切缝更细，热影响区更小。
-
即时冷却：高压水束在切割过程中持续冲刷加工区域，带走热量，避免材料过热。
-
清洁加工：水流能即时清除切割产生的碎屑，保持加工区域清洁，减少二次污染。
三、实际应用的效果验证
从图1和图2可以看到，采用水导激光加工的SiC晶圆支架，齿条轮廓清晰、边缘光滑。齿顶呈现规整的梯形结构，齿槽深度一致，没有明显的崩边或毛刺。

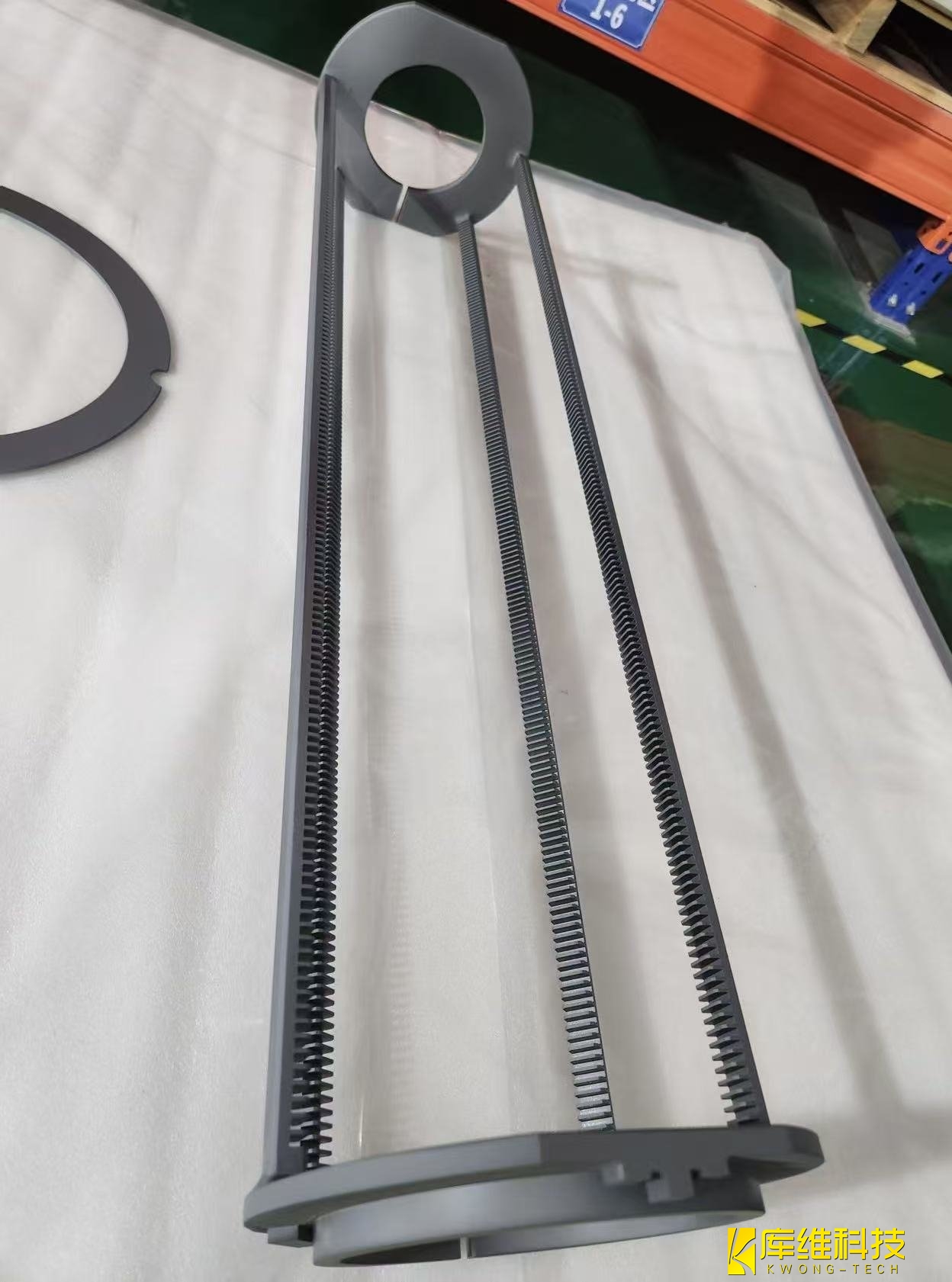

图1：水导激光加工的SiC晶圆支架
特别是在齿条特写（图2）中，表面保留了SiC材料的本色，没有出现激光加工常见的发白或氧化现象。这说明水导激光确实实现了"冷切割"效果，热影响得到了有效控制。

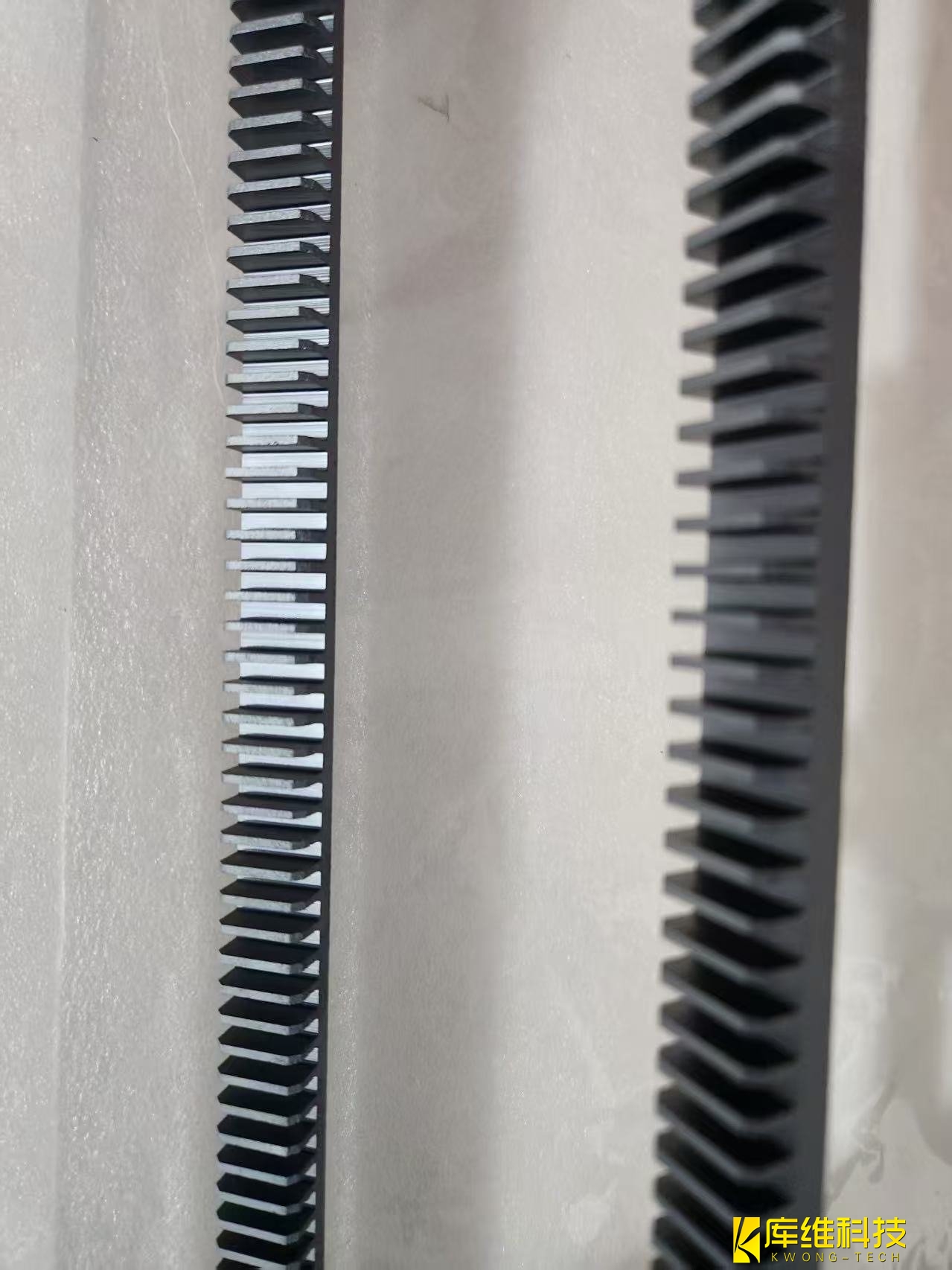

图2：齿条结构特写，边缘光滑无崩缺
经检测，支架齿形轮廓误差≤±2μm，表面粗糙度Ra值达0.4μm，达到光学级加工标准。加速寿命试验显示，在300℃高温环境下连续工作500小时后，支架变形量＜5μm，满足半导体产线24小时不间断运行需求。
对比传统加工方式，水导激光技术使单件加工时间缩短40%，材料利用率提升至92%。如图2所示，支架表面的规则齿形阵列经放大观察仍保持完美一致性，印证了该技术在高硬度材料精密加工领域的独特优势。
该案例验证了水导激光技术在第三代半导体工装制造中的可行性。目前，国内已有多家设备厂商布局水导激光技术研发，但在核心部件方面仍需突破。本案例的成功实施为国产高端装备替代进口提供了重要技术储备。
