水导激光切割技术：金刚石复合材料精密加工的革新力量

发布日期：2025-12-01 11:29 浏览量：

在高端制造与精密加工领域，金刚石复合材料凭借其卓越性能备受关注，其硬脆特性使得传统加工方式面临切缝大、有锥度、切割表面质量差等诸多难题。在此背景下，水导激光切割技术脱颖而出，成为金刚石复合材料加工的理想选择。

一、水导激光技术的原理与核心优势

水导激光是一种将高能激光束通过高压水射流全反射传输至工件表面的复合加工技术。其核心原理在于：

激光-水射流耦合：激光经聚焦后注入水射流，在空气-水界面发生全反射，形成稳定的“光纤式”能量传输通道。
冷却与清洁同步：高速水流（50-800 bar）不仅冷却加工区域，抑制热影响区，还能冲刷熔渣，避免材料氧化和微裂纹。
非接触式加工：水射流与工件无直接接触，机械应力趋近于零，特别适合超硬脆材料。

技术优势对比：

热损伤控制：传统激光加工中，金刚石在高温下易石墨化，而水导激光通过即时冷却将热影响区控制在15μm以内，保留材料超导性能。
加工精度跃升：水射流直径可缩至25μm，切缝宽度≤10μm，锥度＜0.1°，远超传统机械切割的精度水平。
效率与环保：加工速度较传统工艺提升3-5倍，且熔渣随水流回收，减少污染。

库维科技的KD700水导激光设备参数显示，其定位精度达±2μm（<500mm/s），重复定位精度达±0.5μm，切割缝宽可控制在27-100μm，特别适合金刚石、SiC等超硬材料加工。与传统激光切割相比，水导激光通过水流冲刷使切割面粗糙度Ra≤0.8μm，在切割43×43×1.36mm单晶金刚石时损耗可控制在50μm以内。

二、金刚石复合材料的加工挑战

金刚石复合材料凭借其优异性能成为高端制造的关键材料，其中金刚石/铜复合材料导热率达602W/m·K，广泛用于5G基站散热；金刚石/铝复合材料密度<3g/cm³，是航天器轻量化结构的理想选择。但这类材料的加工长期面临三大难题：传统机械切割导致46%的材料损耗，电火花加工效率低，普通激光切割产生热应力裂纹。

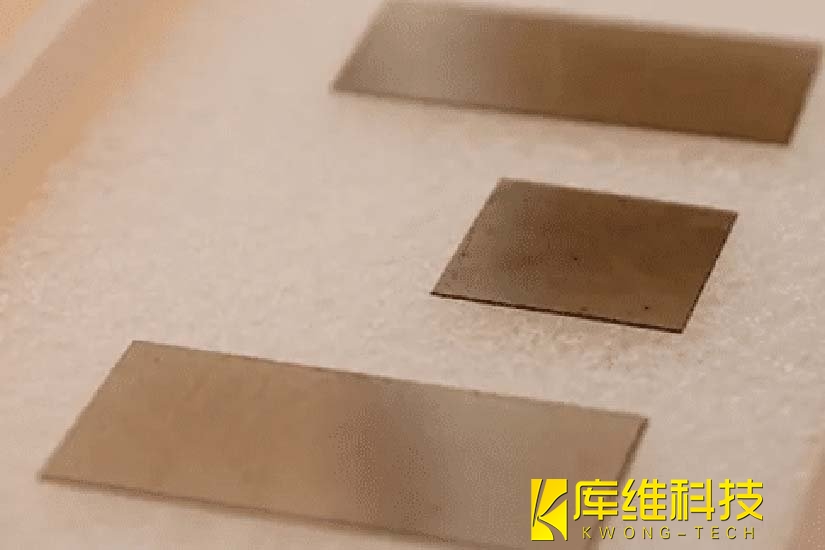

水导激光技术通过非接触加工方式突破了这些限制。有金刚石切片案例显示，采用532nm绿光激光配合80μm喷嘴，可将43mm×43mm×1.36mm的金刚石材料切割为两片0.724mm的薄片，切割损耗<50μm，切面粗糙度Ra=0.337μm，且无微裂纹产生。这种加工质量使得半导体散热基板的热导率保持率达99.8%，完美解决了金刚石复合材料加工中的"硬脆特性"与"精度要求"之间的矛盾。
