AOI（Automated Optical Inspection缩写）的中文全称是自动光学检测，是基于光学原理来对焊接生产中遇到的常见缺陷进行检测的设备。AOI是新兴起的一种新型测试技术，但发展迅速，很多厂家都推出了AOI测试设备。当自动检测时，机器通过摄像头自动扫描PCB，采集图像，测试的焊点与数据库中的合格的参数进行比较，经过图像处理，检查出PCB上缺陷，并通过显示器或自动标志把缺陷显示/标示出来，供维修人员修整。 运用高速高精度视觉处理技术自动检测PCB板上各种不同贴装错误及焊接缺陷。PCB板的范围可从细间距高密度板到低密度大尺寸板，并可提供在线检测方案，以提高生产效率，及焊接质量。通过使用AOI作为减少缺陷的工具，在装配工艺过程的早期查找和消除错误，以实现良好的过程控制。早期发现缺陷将避免将坏板送到随后的装配阶段，AOI将减少修理成本将避免报废不可修理的电路板。

　　引线框架作为集成电路的芯片载体，是一种借助于键合材料（金丝、铝丝、铜丝）实现芯片内部电路引出端与外引线的电气连接，形成电气回路的关键结构件，它起到了和外部导线连接的桥梁作用，绝大部分的半导体集成块中都需要使用引线框架，是电子信息产业中重要的基础材料。产品类型有TO、DIP、ZIP、SIP、SOP、SSOP、TSSOP、QFP（QFJ）、SOD、SOT等。主要用模具冲压法和化学刻蚀法进行生产。
　　使用的原材料有：KFC、194、7025、FeNi42、TAMAC-15、PMC-90等。材料的选择主要根据产品需要的性能：（强度、导电性能以及导热性能）来选择。
　　引线框架、金丝均属于半导体/微电子封装专用材料，在半导体封装过程起着重要的作用。微电子或半导体封装，直观上就是将生产出来的芯片封装起来，为芯片的正常工作提供能量、控制信号，并提供散热及保护功能。主要功能是为芯片提供机械支撑的载体，并作为导电介质内外连接芯片电路而形成电信号通路，以及与封装外壳一同向外散发芯片工作时产生热量的散热通路。
　　引线框架根据应用于不同的半导体，可以分为应用于集成电路的引线框架和应用于分立器件的引线框架两大类。这两大类半导体所采用的后继封装方式各不相同，种类繁多。不同的封装方式就需要不同的引线框架，因此，通常以半导体的封装方式来对引线框架进行命名。集成电路运用广泛且发展迅速，目前有DIP、SOP、QFP、BGA、CSP 等多种封装方式；分立器件主要是各种晶体管，封装上大都采用TO、SOT这两种封装方式。

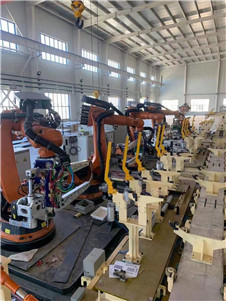

　　自动化设备主要是大量使用了现代自动化元器件以及自动化控制系统的各类设备，与传统的纯机械机构组成的设备有一定的区别。但是，也不可盲目的崇拜自动化元器件和现代控制技术的能力，传统的机械机构仍然是机械的主要组成部分；与现代自动化器件组成的结构模块相比较，传统的机械机构具有非常明显的简洁、高效的优点；所以，在设备设计过程中，只有合理地运用机构和自动化元器件、现代控制技术才有可能设计出完美的自动化设备。
