水导激光加工案例：陶瓷基复合材料（CMC）扇形环的精密钻孔
发布日期：2026-06-17 10:26 浏览量：
随着航空发动机不断追求更高的工作温度与更轻的结构重量，陶瓷基复合材料（CMC）正逐渐取代部分高温合金部件，被广泛应用于机匣、扇形环、涡轮罩环等热端结构。但也因CMC极高的硬度与脆性，让传统制孔工艺几乎处处碰壁。
一、加工挑战
CMC扇形环在发动机中承担热管理功能，需要加工大量精密冷却孔。但CMC的硬度仅次于金刚石和立方氮化硼，加上纤维-基体界面结合强度低，传统机械钻孔面临三重困境：
-
分层与碎裂： 钻头切入和切出瞬间，轴向力极易在纤维与基体界面引发分层，孔口边缘崩裂严重时，剥落面积可达孔径的200%以上。
-
刀具损耗惊人：CMC的磨耗性极强，金刚石钻头寿命短，频繁换刀推高成本，且尺寸一致性难以保证。
-
效率低下：传统磨削或机械钻孔加工一件CMC扇形环上的孔，往往需要数小时。

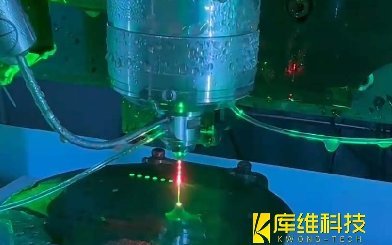

二、技术方案：水导激光技术
水导激光（LMJ），这项技术由瑞士科学家于1993年首次提出，又被称为微射流激光加工技术。其核心原理是将激光束耦合进入一道发丝般纤细的高压水流中，借助水柱内部的全内反射效应，使激光被精确"导引"并约束在水流路径内，从而实现兼具高精度与低损伤的材料去除。
在CMC扇形环钻孔中，LMJ展现出独特的优势组合：
-
近乎零热影响区：高压水射流持续冷却切削区，热影响区控制在微米级别，远低于常规激光加工；
-
无分层与微裂纹：温和的"湿"激光加工不产生热应力集中，孔壁光滑洁净，纤维-基体界面完好无损；
-
平行孔壁，低锥度：圆柱形激光束确保孔壁近乎垂直，锥度极小，满足航空发动机对冷却孔几何精度的严苛要求；
-
高效排屑：水射流即时冲走加工碎屑，避免切屑重凝或堆积在孔壁表面。
三、加工参数与实测结果

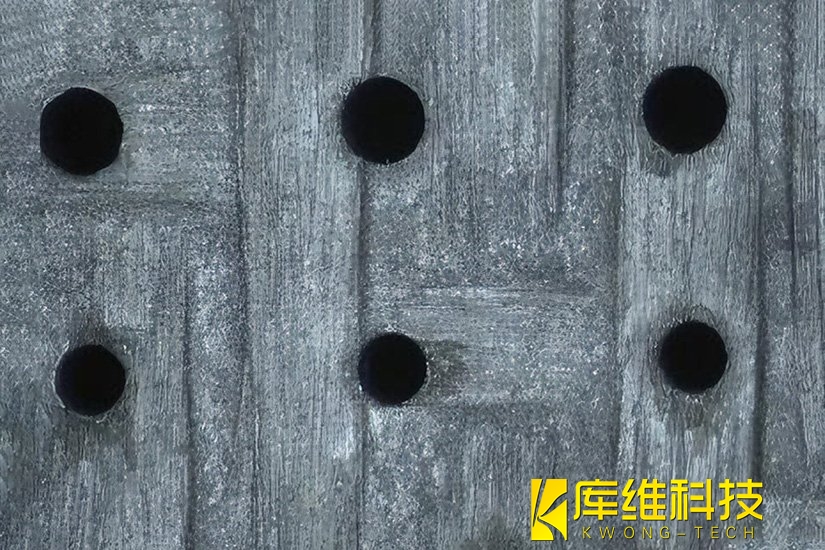

在实际测试中，LMJ展示了强劲的加工能力：在2.6mm厚的CMC扇形环上，以高达1440 mm/min的进给速度打出直径3mm的高质量孔。
实测结果：
-
孔壁光滑，完全没有热应力集中导致的微裂纹和分层现象；
-
入口与出口质量优异，孔口圆度好，边缘无纤维断裂或基体崩缺；
-
无重铸层与沉积物，水射流的即时冷却和冲洗使孔壁保持原始材料特性；
-
完美满足航空标准对热端部件冷却孔的质量要求。

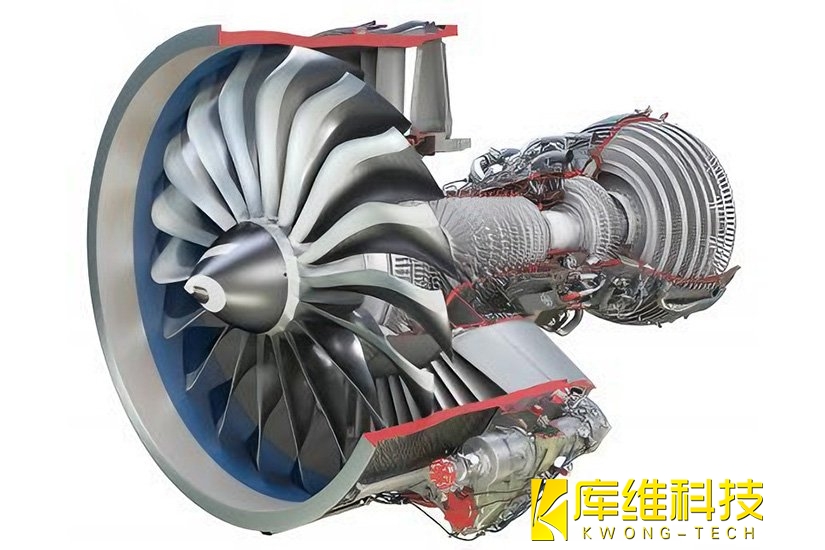

行业头部航空发动机制造商已将LMJ技术集成到CMC部件的量产线中。GE Aviation早在LEAP发动机CMC扇形环量产中就引入了水导激光系统，实现全自动化机器人生产，将单件加工时间从1小时压缩至2分钟。Rolls-Royce同样在其制造技术中心（MTC）部署了水导激光系统，用于CMC构件的切割、铣削和钻孔加工。
CMC扇形环钻孔是航空制造领域典型的"材料先进、加工困难"场景。水导激光以"水导光、水冷却、水排屑"的独特工艺路径，实现了无热影响、无分层、高效率的高质量制孔，让CMC这一先进材料从实验室走向了发动机量产线。
