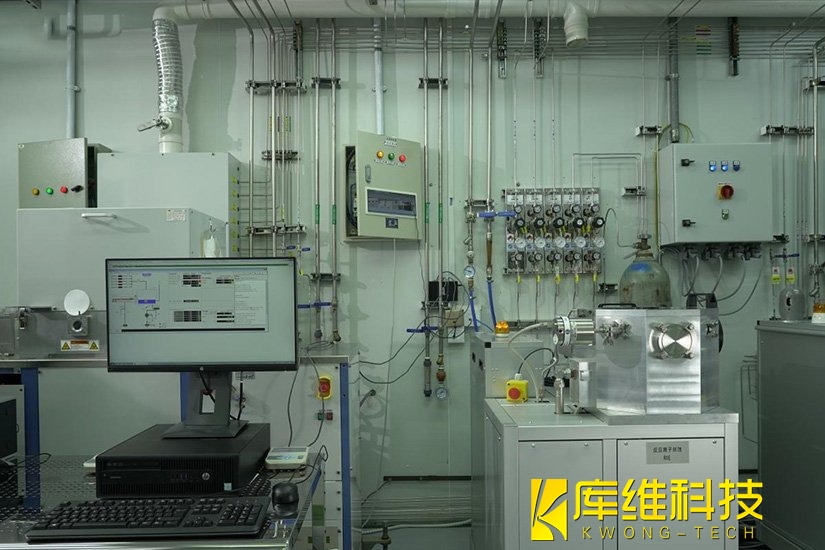

微电子行业对零件加工精度要求极高，特征尺寸已从微米级迈向纳米级，表面粗糙度需控制在亚纳米范围。一颗芯片从晶圆到封装，要经历数十道精密加工工序。那微电子行业究竟用哪些技术来实现"原子级"精度？
一、精密机械加工
最基础的加工手段，包括单点金刚石车削（SPDT）和CNC微切削等。SPDT可实现亚微米级形状精度和纳米级表面粗糙度，广泛用于光学元件和半导体基底加工。但面对SiC、蓝宝石等超硬材料，刀具磨损和崩边仍是瓶颈。
二、电火花加工（EDM）
通过脉冲放电腐蚀材料，专攻高硬度金属加工，精度5~10μm，在微电子模具制造中应用广泛。但放电高温会产生50μm以上热影响区，且仅限导电材料，电极损耗也增加成本。
三、激光加工
激光加工已进化为贯穿芯片前道、中道、后道的全流程核心技术：
-
激光切割/开槽：紫外激光在Low-k晶圆上预开槽，热影响区控制在2μm内，防止脆性材料剥离。
-
激光隐形切割：激光聚焦于晶圆内部诱导改质层，扩片后沿预设路径自然裂开，零碎屑、无水加工，适合超薄晶圆和MEMS器件。
-
飞秒激光：脉冲宽度飞秒量级，热影响区仅50nm，实现"冷加工"，对硬脆材料几乎无热损伤，精度0.5~1μm。
-
水导激光：高压水射流引导激光能量，兼具近乎零热影响、高效排屑和微米级精度，在SiC晶圆支架、医用管材等高端零件加工中崭露头角。
四、刻蚀技术
湿法刻蚀用化学溶液去除材料，成本低、速度快，但各向同性导致侧蚀，难以胜任精细图形。干法刻蚀（等离子体刻蚀）中，反应离子刻蚀（RIE）结合物理溅射的各向异性和化学反应的高速率，可加工深宽比超50:1的微结构，是先进芯片制造的核心工艺。
五、化学机械抛光
唯一能实现全局平坦化的技术，化学腐蚀与机械研磨协同，表面均匀性控制在数十纳米内。从互连层铜平坦化到封装基板精整，CMP贯穿制造多个环节，其质量直接影响后续光刻精度。
六、光刻
在晶圆表面"画图纸"，决定芯片集成度上限。从紫外光刻到EUV光刻，最小线宽已推进至3nm以下，光刻精度定义了微电子制造的天花板。
七、聚焦离子束
以离子束实现原子级材料去除，精度0.01~0.05μm，是器件修复和截面分析的"纳米手术刀"。但速率极低、成本高昂，主要用于实验室精密修整和失效分析。
八、封装级精密加工
激光钻孔在基板上加工微孔（最小150μm），微凸点实现40μm间距互连，mSAP工艺实现10μm级线宽。随着Chiplet和3D封装兴起，封装级加工精度正向前道看齐。
微电子零件加工技术构成分层协作的精密体系，没有哪种技术能包打天下，真正的竞争力在于根据材料、精度和成本约束，组合最合适的工艺链。
