在芯片从晶圆变成一颗可以运行的处理器的漫长旅程中，焊接是至关重要的一环。无论是将芯片固定在基板上，还是建立数以百计的电气连接，焊接质量直接决定了半导体器件的性能与可靠性。随着芯片制程不断缩小、封装密度持续提升，传统的手工焊接早已无法满足需求，自动化焊接技术因此成为半导体制造的核心支撑。目前，半导体领域应用的自动化焊接技术主要涵盖以下几大类别。
一、引线键合
引线键合是半导体封装中应用最广泛的互连技术，它通过极细的金属引线（金丝、铜丝或铝丝）将芯片焊盘与封装基板的引脚连接起来。根据能量施加方式的不同，引线键合又细分为三种工艺：
-
热压键合：通过加热与压力使金属线与焊盘原子级结合，工艺稳定，但温度较高（约150°C–300°C），适合金丝键合；
-
超声波键合：利用超声振动产生的摩擦热实现连接，可在室温下操作，多用于铝丝键合；
-
热超声波键合：同时叠加温度、压力与超声能量，综合了前两者的优势，是目前业界应用最普遍的引线键合方式，金丝、铜丝均适用。

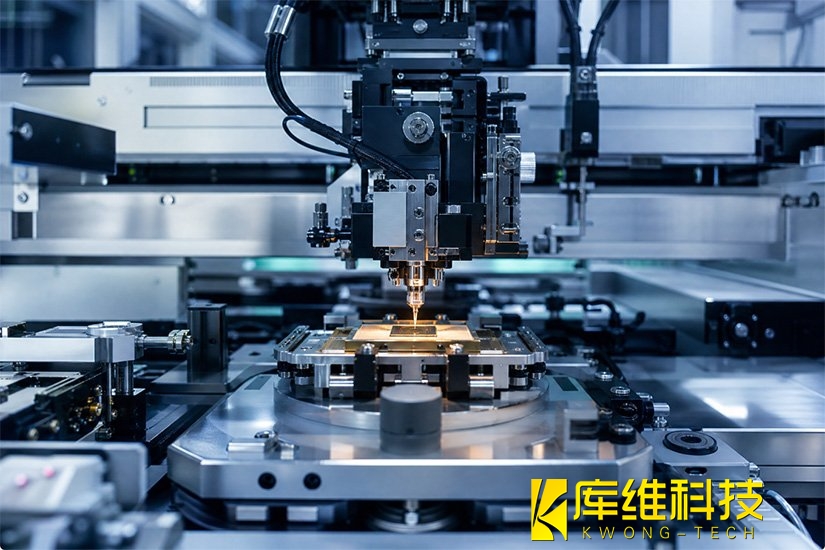

全自动键合机已能在精密图像处理系统的引导下实现精确定位，键合速度可达每秒10根引线，在少量参数调整后便可快速切换产品，生产效率极高。
二、回流焊
回流焊是表面贴装技术生产线上的核心工序，也是半导体元器件与PCB板连接的主流方式。其基本原理是：先将锡膏印刷到PCB焊盘上，贴装好元件后，送入回流焊炉，炉内温度曲线经过精密控制，依次经过预热区、均温区、回流区（锡膏熔化）和冷却区，最终形成稳固的焊点。
工艺参数的精准性是回流焊质量的关键——炉温曲线需综合考量焊膏特性、PCB板材、元器件密度等多个因素。目前，真空回流焊技术正在高端封装领域加速普及，通过在负压环境中完成焊接，可有效消除焊点内部气泡，显著提升功率器件和光学封装的可靠性。
三、波峰焊
波峰焊主要用于通孔插装元件的自动化焊接，其工作方式是将熔融的焊锡保持为连续波峰状态，PCB板从波峰上方匀速通过，完成所有引脚的焊接。这种方式效率极高，适合大批量、多引脚元件的生产场景。波峰焊通常与回流焊配合使用，构成完整的SMT混合封装产线。
四、激光焊接
激光焊接凭借能量高度集中、热影响区域极小、非接触式作业等特点，在半导体封装中的地位日益重要。激光束可以精准聚焦到微米级别，不仅能用于焊锡焊接，还广泛应用于芯片级封装中的精密连接。
近年来出现的激光焊锡技术结合了AA主动对准技术，通过高精度传感器与闭环控制系统实时监测并补偿元件位置偏差，实现微米级精度的焊点连接，在光通信器件、摄像头模组等对对准精度要求极高的场景中优势突出。
五、超声波焊接
超声波焊接利用超声振动产生的摩擦热和机械压力，将两种材料在固态下实现连接，无需助焊剂，也不引入外部热源。在半导体领域，超声波焊接尤其适用于动力电池极耳、高压线束与IGBT模块封装等场景，可实现无接触式焊接，避免高温对敏感器件的损伤。
六、倒装芯片焊接
倒装芯片技术是先进封装的代表性工艺：芯片以"面朝下"的方式，通过预制在芯片焊盘上的焊球与基板直接互连，省去了引线，大幅缩短了信号传输路径，显著提升了电气性能和散热效率。
倒装焊的核心工艺之一是热压键合，其工艺温度在150°C–300°C之间，压力可达10–200MPa，可将互连间距压缩到10微米左右，是英特尔等头部芯片企业推动高密度封装的关键技术路径之一。
七、智能化与质量检测技术
自动化焊接不只是"焊得准"，更要"验得快"。自动光学检测（AOI） 技术通过摄像头扫描PCB或封装基板，将采集的焊点图像与标准参数进行比对，快速识别虚焊、桥接、偏移等缺陷，已成为半导体产线不可或缺的质检手段。
与此同时，X射线检测（AXI） 和 3D SPI锡膏测厚仪 进一步弥补了光学检测的盲区，可对焊点内部气孔、BGA（球栅阵列）封装底部焊球等隐蔽缺陷进行无损检测。现代智能焊接系统还整合了视觉传感器、激光扫描器等多维感知手段，具备实时检测、自动调参和焊接数据存档的能力。
从引线键合到倒装焊，从回流焊到激光焊接，半导体自动化焊接技术正沿着"更高精度、更小间距、更强可靠性"的路径持续演进。随着先进封装需求的爆发，焊接技术也将与AI、机器视觉、闭环控制等技术深度融合，成为推动半导体产业向前的重要驱动力之一。
