水导激光加工案例之钼棒加工：突破难加工材料的微特征瓶颈
发布日期：2026-05-28 10:33 浏览量：

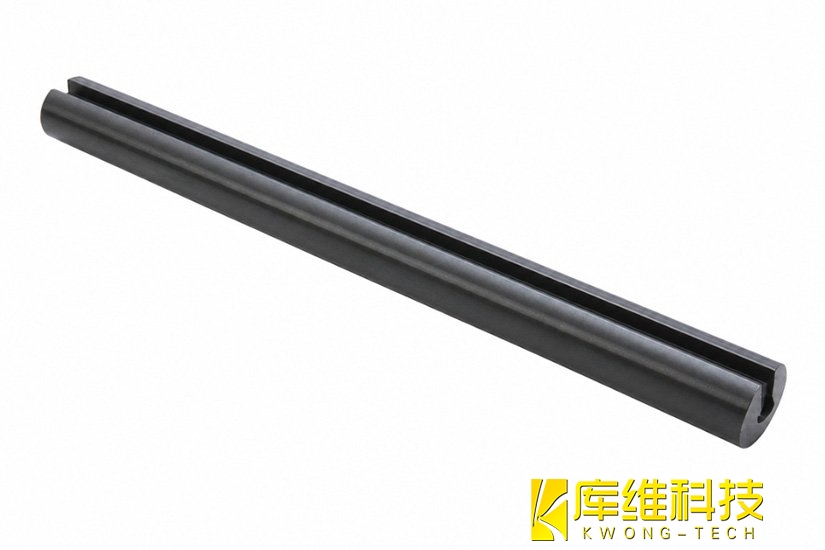

一根总长仅11.7mm的钼棒，身上要开一条宽0.3mm的通槽，打一个φ1mm的内孔——槽宽公差仅0.05mm，孔径公差0.05mm，表面粗糙度要求Ra 1.6，垂直度0.02mm。
一、传统钼棒加工工艺
钼的熔点高达2623℃，硬度高、室温脆性大，是典型的难加工材料。传统工艺面对这类微特征零件各有软肋：
-
机械加工：刀具磨损极快，切削力易导致钼棒脆性崩裂，0.3mm窄槽几乎无从下刀。
-
电火花加工（EDM） ：虽可加工窄槽，但表面会留重铸层和微裂纹，且钼的导电性使放电间隙难以精确控制，精度难以满足CTQ级公差。
-
传统激光切割：高温瞬间汽化材料，热影响区大，切口产生锥度，窄槽壁面质量差；钼在高温下极易氧化，切缝边缘发黑变脆。
二、水导激光方案
水导激光技术的核心，是将激光束耦合进直径仅数十微米的高压水射流中。水射流如同一根"液体光纤"，通过全反射将激光能量传导至工件表面。加工过程中，水射流同时承担三重角色：传导激光、实时冷却、冲刷排屑。
针对这根钼棒的具体加工方案：
通槽加工——水射流直径可小至25-50μm，远小于0.3mm的槽宽要求。激光沿预设路径逐层扫描切割，水射流同步冷却切缝并带走熔融物。由于激光在水柱中呈平顶能量分布，切缝两侧壁面平行、无锥度，这是传统激光无法做到的。
内孔加工——水导激光的工作距离长（>100mm），无需频繁聚焦，适合在钼棒端面进行钻孔。水膜隔绝空气，有效防止钼在高温下的氧化，孔壁干净无重铸层。
锯齿纹与倒角——LMJ的3轴联动系统可灵活走位，完成柱身中部锯齿状纹理的雕刻和槽口C0.1倒角，一道工序多种特征，无需换装。
三、加工结果
水导激光加工钼材的核心优势在实际结果中体现明确：
-
热影响区缩小至传统激光的1/5以下，避免了微裂纹和材料性能退化；
-
加工精度达±10μm，满足槽宽0.3 +0.02/-0.03mm、孔径φ1 0/-0.05mm的CTQ公差要求；
-
切缝壁面近乎垂直（>89°），平行切壁保证通槽尺寸一致性；
-
表面粗糙度Ra<0.5μm，优于图纸要求的Ra 1.6，省去后续研磨工序；
-
无氧化、无毛刺，水膜隔绝使切面呈"白切"状态，无需酸洗去氧化层；
-
水导激光的非接触特性完全避免了机械应力，钼棒的室温脆性不再是加工障碍——不必担心切削力导致的崩裂和变形。
这根钼棒只是一个缩影，在半导体、航空航天、核能等领域，传统工艺在"微特征"和"难加工材料"的双重约束下越来越力不从心，而水导激光恰好在这两个维度上同时给出了解法——以水冷却解决热损伤，以水导光解决精度和锥度，以水排屑解决表面质量。
