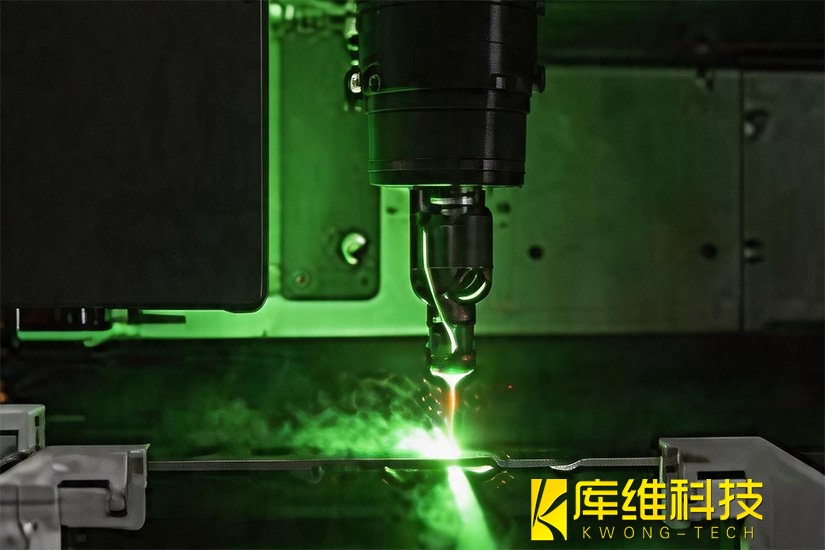

在追求极致精度的现代制造业中，工程师们一直试图摆脱传统激光加工带来的“热损伤”与“机械应力”，水导激光的复合加工技术应运而生。它巧妙地将“光”与“水”融为一体，堪称精密制造领域的一场革命。
一、水束光纤是如何传导与聚焦的？
传导机制：当高能激光束以特定的角度射入一股极细的高压水射流（通常直径仅为30-80微米）时，由于水和空气的折射率存在显著差异，激光在水与空气的界面上会发生全内反射。这就如同光线在实体光纤中传播一样，激光被完美地“锁”在了水柱内部，沿着水束的路径低损耗地传输到工件表面。
传导过程分为三步：
1、耦合阶段：纳秒脉冲激光（常用532nm绿光或1064nm红外光）通过光学窗口精准聚焦，以正确角度耦合进入喷嘴处的水射流
2、全反射传输：激光在水射流内部不断发生全内反射，被"囚禁"在直径恒定的水柱中稳定传输
3、能量传递：水射流引导激光到达工件表面，实现材料的精密切割或钻孔
聚焦机制：水导激光的聚焦机制与传统激光截然不同。传统激光在空气中传输时，能量会因发散而衰减，导致加工精度下降。而水导激光通过高压水射流的全反射效应，将激光能量约束在极小的范围内，保持着微米级别的极高稳定性，形成“液态聚焦”效果，使得激光能量能够持续、均匀地聚焦于加工点上，从而实现亚毫米级的超高精度加工。
优势体现在三方面：
-
深聚焦能力：水束的稳定传输突破了空气介质的限制，可实现更深焦距的加工。在航空发动机涡轮叶片气膜孔加工中，水导激光能完成深径比达20:1的微孔加工，孔径公差控制在±0.1微米以内。
-
高精度控制：水流的层流状态与均匀折射率分布，使激光能量分布更均匀，加工表面粗糙度可低至Ra≤0.4微米。在心血管支架制造中，水导激光切割316L不锈钢的表面粗糙度从传统激光的2.8微米降至0.9微米，彻底消除毛刺风险。
-
动态自适应聚焦：水束的自愈合能力（高频脉冲激光下快速恢复传输通道）可自动补偿加工中的微小振动，确保能量持续稳定传输。在碳化硅晶圆切割中，水导激光将热影响区压缩至50微米以内，材料利用率提升至85%，而传统工艺的热影响区宽度超过250微米。
二、 为什么选择水导激光？三大优势
-
真正的“冷加工”：传统激光容易产生极高的局部温度，导致材料边缘氧化、碳化甚至产生微裂纹。而在水导激光中，高速水流（可达150m/s）不仅是光的导体，更是极佳的散热器。它能瞬间带走加工产生的热量，将热影响区（HAZ）压缩至极小（甚至不到10微米），从根本上杜绝了热损伤。
-
无锥度与无毛刺：由于水束直径均匀且激光能量分布一致，切割出来的缝隙上下等宽，完美解决了传统激光加工常见的“喇叭口”现象。同时，水流的强大冲刷力能将熔融残渣即时带走，工件边缘光滑整洁，省去了繁琐的二次打磨工序。
-
“一刀切”的万能适用性：无论是超硬（如金刚石、碳化硅）、超脆（如陶瓷、玻璃）还是高韧性材料，水导激光都能以非接触的方式轻松应对，且不会在材料表面留下机械应力。
三、 水导激光的硬核应用案例
案例一：氮化硅陶瓷齿轮（微型传动件）
工件参数：Φ2mm × 3mm 的氮化硅（Si₃N₄）陶瓷齿轮。陶瓷极难加工，稍有不慎就会产生微裂纹。
加工方案：采用532nm绿光激光耦合50μm直径水射流，配合300bar水压，采用“浅切多遍”策略。
加工效果：齿形误差控制在惊人的 ±2μm 以内，表面粗糙度低至 Ra<0.2μm，完全满足了航空航天级微型传动部件的严苛要求。
案例二：航空7075铝合金格栅（飞机蒙皮）
工件参数：3mm厚的7075-T6航空铝合金板材，需加工复杂的方格与六方格栅。
加工方案：使用1064nm波长、400W功率的纳秒激光，耦合至50μm微水射流中，辅以15MPa水压。
加工效果：侧壁彻底无毛刺，重熔层极薄（≤3μm），热影响区（HAZ）被死死压制在 3μm以下。不仅微观质量优异，单件加工时间还缩短了60%。
从微观的陶瓷齿轮到宏观的飞机蒙皮，水导激光加工技术正以其“无热损伤、高精度、高兼容”的特性，重塑着人类对材料极限的加工能力。光与水的这支舞蹈，无疑将为未来的精密制造谱写更多可能。
