除尘器骨架是支撑滤袋的核心部件，而焊接缺陷是导致骨架断裂、滤袋提前损坏的主要原因之一。我们如何快速、准确地辨别除尘器骨架焊接是否合格呢？本文将从检测维度、检验技巧、缺陷类型、标准要求三个维度，为您提供一个实用的辨别指南。
一、检测维度
1、结构强度验证
抗拉测试：合格焊点需承受≥250N的拉力（相当于25kg哑铃片的持续拉力）而不脱焊。专业检测采用万能试验机进行轴向拉伸，观察焊缝是否出现塑性变形或断裂。
扭转变形测试：将骨架一端固定，另一端扭转10°/米持续15秒后释放，合格品应能完全恢复原状且无裂纹。该测试可模拟清灰系统高频振动下的受力状态。
2、焊缝工艺评估
目视检查：使用5倍放大镜观察焊缝，合格焊点应呈现均匀鱼鳞状纹路，无气孔（直径＞1mm）、夹渣（残留物面积＞0.5mm²）或咬边（深度＞0.3mm）等缺陷。
渗透探伤：对不锈钢骨架采用着色探伤剂，高压显示剂渗透后，微裂纹会显现红色痕迹，灵敏度可达0.01mm级。
3、关键部位检测
支撑环焊接：作为主要承力部件，支撑环与纵筋的T型焊缝需进行100%磁粉检测，确保焊喉厚度≥母材厚度的80%。
端部连接处：采用超声波检测仪测量焊缝熔深，要求≥3mm（针对φ8mm以上钢丝）。
二、检验技巧
1、目视观察焊点状态
合格的焊点应呈现均匀的冶金结合，表面光滑平整，无气泡、裂纹、夹渣等缺陷。重点检查以下位置：
-
支撑环与纵筋交点：这是骨架的关键受力点，必须采用满焊工艺，焊缝应连续饱满，不能有脱焊、虚焊现象
-
对接接口处：分节式骨架的连接焊缝应无错边，焊缝余高适中（一般不超过3mm）
-
端部固定点：底部文氏管或法兰连接处的焊缝应牢固完整
不合格特征：
-
焊点大小不一、分布不均
-
焊缝表面有气孔、裂纹、咬边、焊瘤
-
焊渣飞溅残留明显
-
有明显的未熔合、未焊透迹象
2、敲击听音法检测松动
将骨架悬空，一手托起，另一手瞬间拍打骨架中心位置，同时用耳朵贴近仔细听。如果有尖锐的钢丝撞击声，说明存在脱焊或焊点松动现象。
原理：合格骨架焊点牢固，整体结构刚性强，敲击时声音浑厚；脱焊部位会产生自由振动，发出金属碰撞声。
3、拉力测试验证焊点强度
根据行业标准JB/T 5917-2013，焊点在250N拉力下不得发生脱落。实际操作中可采用以下简便方法：
使用拉力测试仪对任意焊点进行拉力测试，合格标准为≥250N不开裂
现场简易测试：将纵筋弯成90度，焊点不应脱落
注意：此测试属于破坏性检验，应在抽样检测时进行，不宜对每条骨架都执行。
4、表面毛刺与焊瘤检查
骨架与滤袋直接接触的表面必须平滑光洁，任何尖锐凸起都会在运行中切割、磨损滤袋。
检查要点：
-
焊缝处是否有焊瘤（多余的金属凸起）
-
是否有飞溅物、毛刺残留
-
端部圆角是否处理到位（圆角半径≥2mm）
-
表面粗糙度应≤3.2μm（与滤袋接触面）
快速检测法：用一块干净的针织毡制成300mm长的短滤袋套入骨架，然后抽出，观察毡面是否有钩丝、划痕。如有损伤，说明表面处理不达标。
三、焊接缺陷类型及危害
|
缺陷类型 |
外观特征 |
危害 |
|
虚焊 |
焊点表面看似正常，但实际结合强度不足 |
运行中易松动脱落，导致骨架散架 |
|
脱焊 |
焊点完全分离 |
结构失效，滤袋失去支撑 |
|
裂纹 |
焊缝或热影响区出现细微开裂 |
在脉冲清灰振动下扩展，最终断裂 |
|
气孔 |
焊缝表面或内部有孔洞 |
降低焊缝强度，成为腐蚀起始点 |
|
夹渣 |
焊缝内部残留熔渣 |
削弱有效受力截面，引发应力集中 |
|
焊瘤/毛刺 |
焊缝表面有多余金属凸起 |
刮伤滤袋，缩短滤袋寿命 |
|
咬边 |
焊缝边缘母材形成沟槽 |
减小有效受力面积，易引发疲劳裂纹 |
特别提示：高温工况下，焊接缺陷会加速热疲劳开裂；腐蚀性环境（含硫、氯离子）中，气孔、夹渣处优先发生腐蚀，进一步削弱结构强度。
四、国家标准与技术要求
根据《袋式除尘器用滤袋框架》（JB/T 5917-2013）及相关行业规范，除尘骨架焊接需满足以下硬性指标：
1、焊接工艺要求
满焊工艺：所有焊点应焊接牢固，不允许有脱焊、虚焊和漏焊
焊缝连续性：支撑环与纵筋交点、接口连接处必须连续满焊
强度验证：焊点抗拉强度应不低于母材强度的90%，拉力测试值≥设计载荷的1.5倍
2、表面处理要求
碳钢骨架焊接后必须进行防腐蚀处理（热镀锌/喷塑/涂漆）
不锈钢骨架焊接后应进行清洗处理，去除氧化皮和焊渣
所有焊缝区域防腐层应均匀完整，无漏涂
3、几何精度要求
垂直度公差≤骨架长度的2%
直径偏差：用于玻纤滤袋时为0~-1mm，用于针刺毡滤袋时为0~-2mm
长度公差≤骨架长度的2%

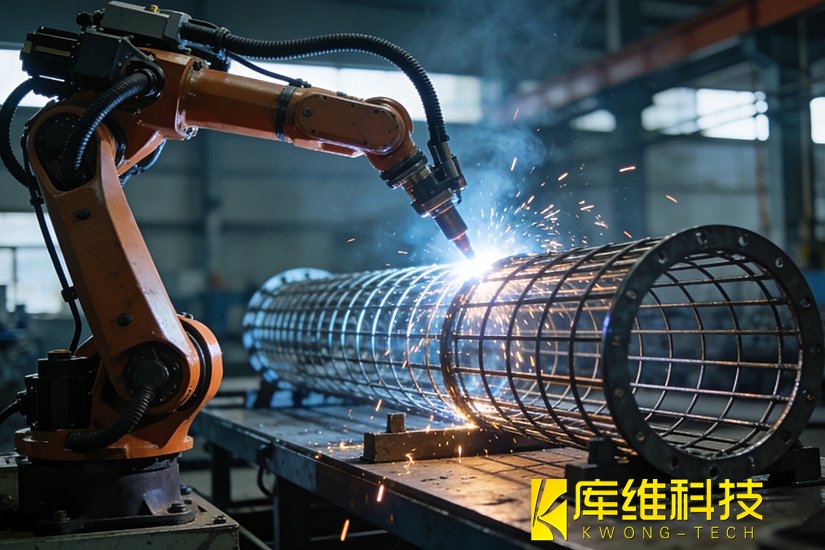

合格骨架应具备焊点牢固无瑕疵、结构均匀不变形、表面光滑防腐蚀、尺寸精度符合标准等特征。优先采用自动化焊接设备焊接骨架，避免因骨架质量问题导致除尘系统“牵一发而动全身”的连锁故障。
