水导激光加工案例：铂铱合金芯片的精细切割
发布日期：2026-07-10 11:13 浏览量：

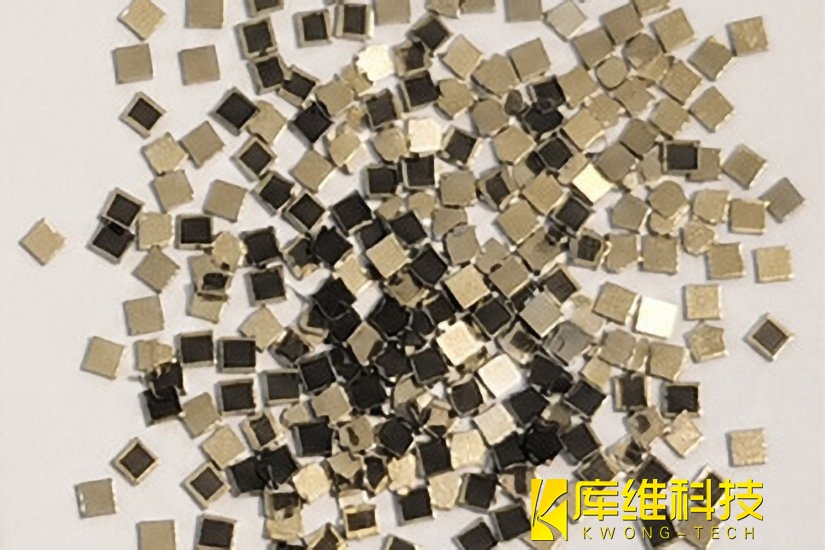

心脏起搏器、人工耳蜗植入体等这些挽救生命的精密器械，内部有一块不起眼的核心元件：铂铱合金（Pt-Ir）芯片。它负责将电脉冲精准传递至心肌或听神经，是器械与人体之间最关键的"接口"。铂铱合金因卓越的生物相容性和耐腐蚀性成为植入式电子元件的首选材料，但加工这块芯片，却是精密制造领域一道棘手的难题。
一、加工之难：热变形与污染的双重风险
铂铱合金熔点高达1772℃，化学性质极为稳定，常规加工手段很难"奈何"它。且芯片尺寸微小、结构精密，对加工精度和表面质量的要求近乎苛刻。
传统方案主要有两条路线：
-
金刚石锯片切割：机械接触式加工，切割力不可避免，芯片在锯切应力下容易产生微裂纹甚至崩边，对脆性铂铱材料而言风险很高；锯片切缝较宽，还造成大量贵金属损耗。
-
线切割：虽然精度可控，但会在工件表面残留镍、铜等电极丝材料。对于植入式器械，任何外来污染物沉积都是不可接受的，它们可能在人体长期服役中引发慢性炎症反应。
二、水导激光技术

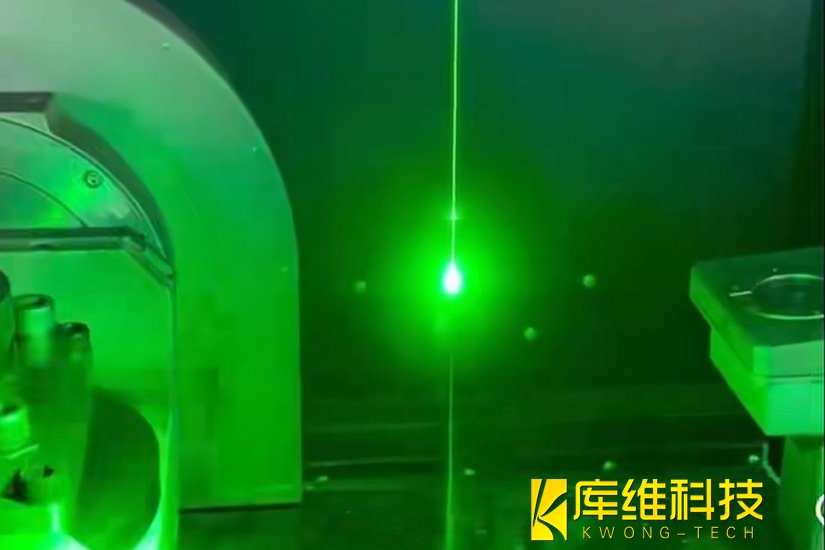

水导激光（LMJ）为铂铱合金芯片的微细切割难题给出了它的答案。其原理是将脉冲激光耦合进一束比头发丝还细的水射流（直径30～80μm）中，通过水—空气界面的全反射效应，激光被约束在水柱内部，如同一根"液态光纤"引导至工件表面完成切割。
这一设计带来两个核心优势：
-
冷加工：高压水射流持续冲刷切割区域，每次激光脉冲产生的微量热效应几乎瞬间被带走，热影响区趋近于零。对于铂铱这类对热敏感的贵金属，这意味着切面附近不会发生晶格畸变或材料性能退化。
-
零污染：切割过程不接触任何固体工具，无刀具磨损碎屑；使用超纯水作为介质，杜绝了线切割中镍、铜离子残留的问题。切割边缘光滑、无毛刺，切缝平行无锥度，这对需要与人体组织长期共存的植入元件至关重要。
三、关键加工参数
激光波长：532nm（绿光）
激光功率：40-10000W
水射流喷嘴直径：30-80μm
水压：50-550bar
定位精度：±2μm
重复定位精度：±0.5μm
切缝宽度：低至25μm
切割速度：最高10mm/s
表面粗糙度：Ra≤0.15μm
工作距离：5-50mm
四、实际加工效果
据实际加工案例数据显示，相比传统金刚石锯片切割，水导激光切割展现出多项决定性优势：
-
切缝极细且平行：25μm的窄切缝意味着更少的材料损耗，对于单价极高的铂铱合金，这直接降低了单件成本；
-
非接触加工：彻底消除机械应力引起的崩边和微裂纹；
-
表面质量优异：切割边缘光滑无毛刺，Ra≤0.15μm，无需后续去毛刺或抛光工序；
-
零化学污染：避免了线切割工艺中镍、铜等杂质残留，满足植入式器械的严苛生物相容性要求；
-
加工效率更高：相比EDM电火花加工，切割速度显著提升。
非接触式冷加工杜绝了热影响区的污染风险，同时将贵金属的材料损耗降到最低，这正是水导激光技术在精密医疗器械制造中不可替代价值的一个缩影。
