半导体行业有一条被奉为圭臬的定律：摩尔定律。它预言芯片上的晶体管数量每隔18至24个月翻一番。六十年来，这条定律惊人地准确，从1965年一颗芯片不足百个晶体管，到今天最先进芯片的晶体管密度已接近3亿个/平方毫米，密度增长幅度高达数千万倍。
一、晶体管缩小带来的加工困境
台积电已推进至2nm制程并规划1.4nm节点量产，三星、英特尔也在跟进同一赛道。制程节点的数字背后，是晶体管结构从平面FinFET向全环绕栅极（GAA）纳米片演进的深刻变革。随着尺寸压缩至原子量级，短沟道效应、漏电流等物理问题日益突出，而加工精度的容错空间也几乎被压缩至零。
晶圆切割是芯片制造的关键一环，切得好不好，直接决定芯片能不能用。传统机械金刚石切割在应对现代超薄晶圆时日显乏力：高速刀具与硬脆材料摩擦产生的局部高温可超过300℃，极易造成晶格畸变；机械应力引发的边缘崩裂尺寸常超30μm，远超精密器件15μm以内的要求；常规干法激光切割的热影响区（HAZ）则高达200～500μm，是微裂纹滋生的温床。
碳化硅（SiC）、氮化镓（GaN）、砷化镓（GaAs）等第三代半导体材料正在大规模进入功率器件、射频器件的核心位置，但它们的高硬度与脆性，让传统加工手段几乎束手无策。
二、水导激光加工

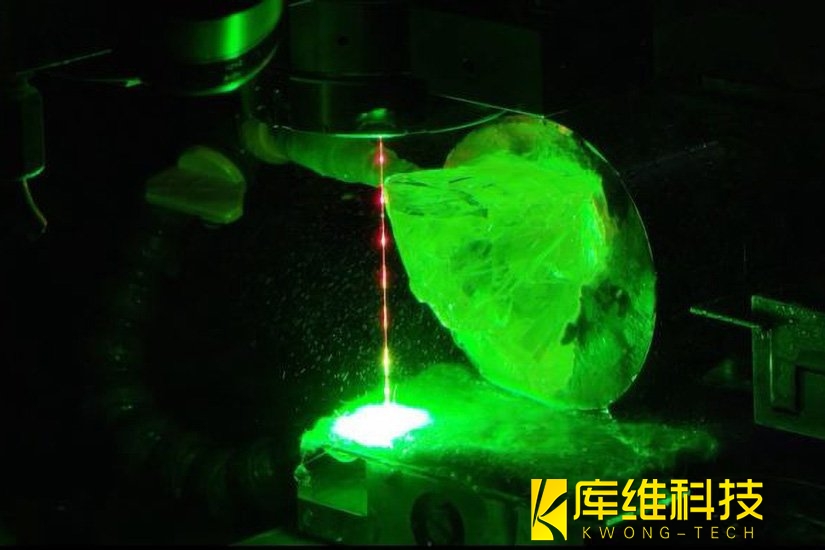

想要解决这个难题，其解题思路就藏在1993年瑞士科学家Bernold Richerzhagen的一次实验里。他将激光束引入高压水射流，利用水与空气界面的全内反射原理，把激光约束在直径仅30～80μm的水柱中稳定传播，这就是水导激光的起点。
水导激光技术的核心，在于水流承担了三重角色：
-
导光媒介：水对特定波长激光（如532nm绿光）透明度极高，激光能量经水柱精准传输至材料表面，光斑直径可控制在50μm以下；
-
冷却系统：高速流动的水束实时带走切割热量，将热影响区压缩至50μm以内，远低于干法激光的数百微米量级；
-
自清洁机构：水流的冲刷动能即时清除熔融碎屑，切割面无毛刺、无残留，免去二次清洗工序。
与传统加工方式相比，水导激光的优势在数据上一目了然：切割速度较传统锯切工艺快7～10倍，切缝宽度可缩减至80μm（传统机械切割约200μm），锥度角稳定控制在0.2°～0.4°，较普通激光降低一个数量级。
三、加工案例落地
1、砷化镓晶片的洁净切割
砷化镓是射频晶体管的重要衬底材料，但其加工一直面临两大难题：切割精度差与有毒颗粒扩散。研究人员对比了水导激光与传统精密锯切工艺的实际表现，结果显示水导激光切割的切缝整齐无毛刺、无碎屑，切割速度比锯切提升7～10倍，水射流的包裹作用有效阻止了有毒砷化镓颗粒扩散至空气中，从根本上解决了生产环境的污染问题。
2、碳化硅晶锭的高效分片
碳化硅以莫氏硬度9.5著称，是新能源汽车逆变器功率器件的核心材料。传统切割工艺加工6英寸碳化硅晶锭需耗时约100小时，且边缘崩裂率超过30%，良率不足70%。引入水导激光技术后，通过532nm绿光配合高压水射流对晶锭内部实施改质切割，分片效率提升5倍，单晶锭切割时间缩短至10小时，崩裂率降至5%以下，切割道宽度从200μm压缩至80μm，单片材料损耗降至8%，产线良率得到显著改善。
3、5G芯片氮化铝基板微孔加工
5G基站滤波器采用氮化铝陶瓷基板，需要在0.3mm厚度的基板上加工出30μm±0.8μm精度的微孔阵列，这是传统激光工艺的极限边界，良率长期徘徊在78%左右，且热损伤问题无法根治。水导激光介入后，加工速度达到800孔/分钟，良率从78%跃升至98%，滤波器信号损耗同步降低15%，完全满足5G高频通信的严苛指标。
水导激光以"水冷+自清洁+长焦深"的组合优势，在热损伤、污染控制和切缝精度三个维度同时突破了传统工艺的瓶颈。据实验数据，水导激光在硅片切割的运行成本较机械锯切降低约45%，当芯片越做越小，这个数字只会越来越有说服力。
