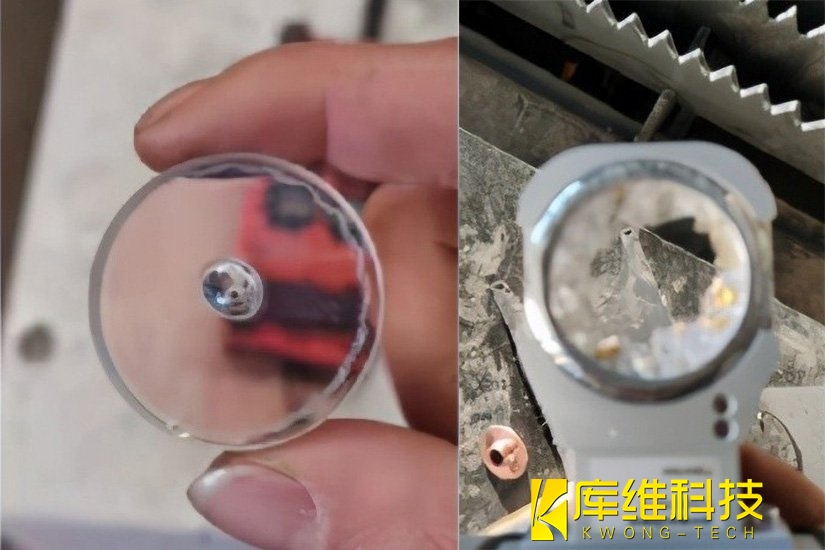

一台1000W光纤激光切割机，正加工8mm碳钢。操作工按下穿孔键，"啪"的一声脆响，设备报警、功率归零——保护镜被高温金属渣击穿，聚焦镜也出现裂纹。换上新镜片再试，依然切不透。这不是镜片质量问题，而是一起典型的辅助气体含水量超标引发的连锁破坏。


车间维修顺着直觉走——先查镜片，再查光路，都没找到根因。真正的线索藏在气路上。

检查发现，空压机的 冷干机已经失效（压缩机过载、冷媒不足，等于摆设），导致 downstream 的辅助氧气里 夹带了大量水分。管路接头处甚至有明水渗出，储气罐排水阀长期未手动排放，管路里的液态水一路跟着气体送到了切割头。

连锁反应是这样的：

冷干机失效 → 气体带水 → 水分随氧气喷入切割区 → 遇高温熔池瞬间汽化/飞溅 → 水汽+金属渣反弹沾到保护镜底面 → 镜片表面形成水膜/污点 → 水膜对激光强烈吸收 → 局部温度飙升 → 镀膜烧蚀→ 镜片被击穿 → 铁水和辐射反向上攻 → 聚焦镜开裂。

同时管路积水导致气压不稳，穿孔阶段该有的氧气压力顶不住，熔融铁水没能被及时吹出切缝，反而沿着喷嘴内壁倒灌回去——等于 熔池反向吞噬了切割头内部。这就是换了新镜片仍然切不透的原因：光路已经受损，焦点飘了。

很多人以为镜片坏了就是"该换了"，却忽略了：一片合格的硒化锌（ZnSe）/熔融石英聚焦镜对污染极度敏感，尤其是水分和油雾。

1、辅助气体膨胀制冷：高压氧气经过喷嘴节流时会产生绝热冷却，温降可达 20~40°C。如果气体露点不够低（冷干机失效时往往远高于此），管路里的水蒸气就在镜片表面 直接凝结成水膜或微水滴。

2、水膜 = 能量陷阱：激光穿过镜片时，哪怕微米级的水膜也会 强烈吸收红外能量，局部温度在毫秒级飙升。镀膜一旦烧出一个凹坑，该点吸收率进一步升高，形成正反馈——50~100次脉冲内就会发展成灾难性炸裂。

3、污染叠加飞溅 = 双重打击：穿孔阶段本身就伴随剧烈的金属飞溅，如果保护镜表面已经有水/脏污做"催化剂"，击穿只是时间问题。

按激光设备厂商的规范要求，进入切割头的辅助气体洁净度应符合 ISO 8573-1​ 相应等级——压力露点约 2~8°C 量级、过滤精度 0.01μm、残油 ≤0.003ppm。冷干机罢工，这条底线直接崩掉。

1、掐断水源：彻底排空储气罐积水，检修/更换冷干机（滤芯+干燥剂+冷媒回路）

2、恢复光学校准：清洁光路准直镜，更换聚焦镜+保护镜

3、防积水回流，降低人为疏忽概率：气路末端加装 自动实时排水阀​

4、让隐患不再积累：建立制度，每日排水 + 每周查露点/滤芯压差 + 每月记录

实施后一周零复发，切割恢复正常，后续追踪一个月内镜片寿命回到正常消耗水平。

1、关注气体露点，而非仅看出口压力。 干燥器出口的露点传感器读数正常，不代表气体到达切割头时仍然干燥。气体经过软管、接头时温度可能进一步降低（绝热冷却可达20-40℃），露点超标的风险在切割头处最高。

2、定期排空储气罐。 空压机运行中不可避免产生冷凝水，建议每班至少排放一次。空气质量一般的车间，气路管壁内壁还会附着油膜和锈蚀颗粒，可定期用高纯度无水乙醇冲洗管路。

3、更换镜片前先"读"旧镜片。 保护镜的损伤形态就是诊断数据——中心针尖状凹坑指向飞溅物吸入，弥漫性雾化指向气体冷凝，边缘多点火痕指向光路偏移。直接扔掉旧镜片，等于丢掉了排查线索。

4、建立喷嘴穿孔计数维护制。 碳钢喷嘴在约2000次穿孔后内壁飞溅物堆积会显著改变气流，导致吹渣效率下降、反溅加剧。超过阈值不更换，镜片损坏几乎不可避免。



炸透镜"听起来是个光学问题，根子往往是气源管理问题。​ 下次你的切割头"无缘无故"开始吃镜片，别急着骂镜片质量——先去机房看看储气罐底下，放一放水。
