水导激光加工案例之硅齿轮切割：高精度制造的破局者
发布日期：2025-11-07 10:11 浏览量：
在半导体封装设备、高精度光学仪器的核心传动系统中，由单晶硅制成的微型齿轮，对表面粗糙度、齿形精度及边缘完整性要求极高。传统加工方式常因热损伤、崩边等问题导致良率不足90%。而水导激光加工技术，成功实现了硅齿轮的高效精密切割，为行业提供了可复制的解决方案。
一、传统加工技术
单晶硅的莫氏硬度达7，虽优于普通金属，但其脆性特质让加工风险陡增。传统线切割或铣削工艺中，高速旋转的刀具与硅材料剧烈摩擦会产生局部高温（可达300℃以上），导致材料晶格畸变；机械应力易引发边缘崩裂，崩边尺寸常超30μm，远超精密传动件≤15μm的要求；常规激光加工热影响区高达200-500μm，易引发微裂纹；水刀切割中水压冲击导致材料碎裂，无法加工复杂结构。
二、水导激光加工技术
针对传统加工的痛点，水导激光通过高压微水束（直径30-80μm）形成稳定水柱，利用全内反射原理将纳秒级脉冲激光（如532nm绿光）约束于水射流中，实现非接触式加工。其核心机制包含三重功能：
-
导光媒介：水对特定波长激光具有高透明度，激光能量通过水柱精准传输至材料表面；
-
动态冷却：水流以100-200m/s速度冲刷加工区，将温度梯度控制在±5℃以内，热影响区宽度压缩至50μm以内；
-
碎屑清除：高速水流实时带走熔融碎屑，避免二次污染和毛刺生成。
三、落地案例

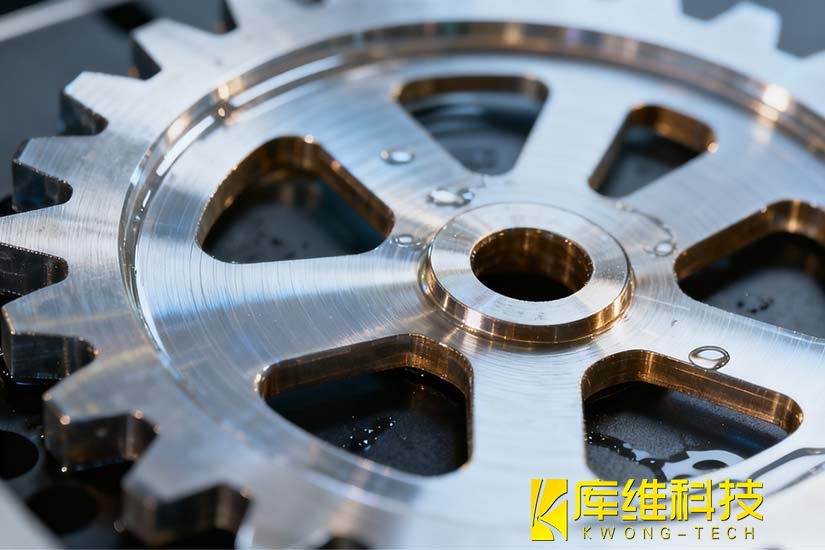

在一个 MEMS 器件硅齿轮加工项目中，采用库维水导激光加工设备取得了显著的成果。该项目加工的硅齿轮材质为N型单晶硅（电阻率10-20Ω·cm），目标参数为外径Φ4.5mm、齿数24、模数0.12mm，表面粗糙度Ra≤0.8μm。技术团队通过三步走完成工艺定型：
-
材料特性适配：针对硅的高透光性（1064nm激光吸收率仅15%），选用532nm绿光激光器提升能量耦合效率，并优化水束折射率匹配，减少激光散射；
-
参数动态校准：通过正交试验确定最佳工艺组合——激光功率8W、重复频率50kHz、水压12MPa、进给速度12mm/s，兼顾效率与质量；
-
全流程品控：集成在线视觉检测系统，实时监控切割面粗糙度与崩边尺寸，不良品自动标记回溯，确保批次一致性。
最终，首件样品经三坐标测量与扫描电镜分析，齿形误差≤±1.2μm，表面粗糙度Ra=0.6μm，崩边最大值9μm，完全满足客户设计要求。产线导入后，单批次加工时间从8小时缩短至3小时，良率稳定在98%以上，综合成本下降28%。
水导激光技术以“冷加工”特性重构了硅齿轮制造的工艺边界，不仅解决了硬脆材料加工的世界级难题，更为高端装备的轻量化、集成化发展提供了关键支撑。如果您也在为硅基、陶瓷等脆性材料的微齿轮、薄片切割寻找高可靠方案，不妨关注水导激光技术，它或许能成为您突破加工瓶颈的方案。
相关文章

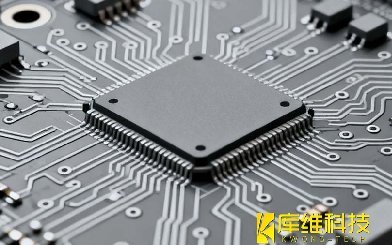

水导激光加工：重构电子产品微纳制造的精密利器
