一、技术溯源与核心优势

水导激光技术起源于20世纪80年代德国Aesculap-Werke AG公司的创新实践，其本质是通过水和空气的折射率差异（水1.33 vs 空气1.0），使激光束在直径30-80μm的层流水束中实现全内反射传输。这种"液态光纤"效应带来三大突破：

热效应控制：100-200m/s水流将热影响区压缩至50μm以内，避免传统激光加工的碳化、变形问题
加工精度提升：高压水射流导向使激光能量分布均匀，深径比提高3倍以上
材料适应性扩展：可加工高温合金、碳化硅等难加工材料，解决航空航天与半导体领域的"卡脖子"难题。

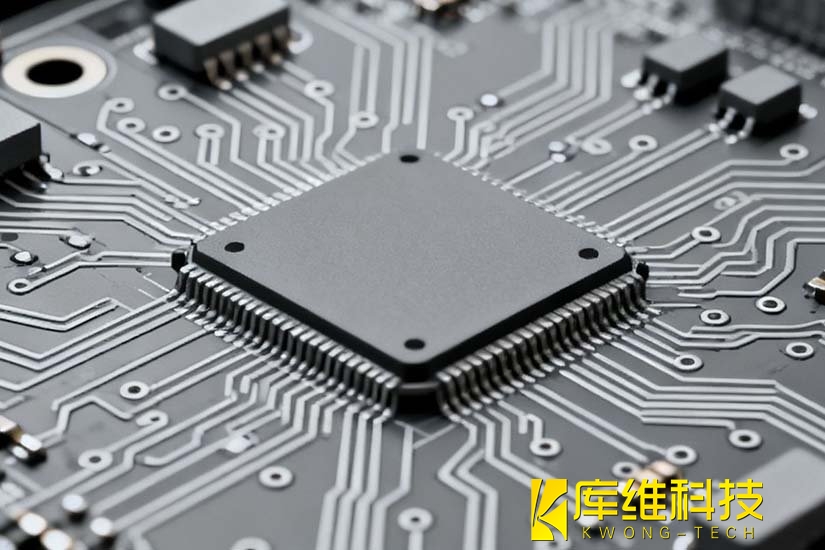

二、精密电路板（PCB）加工

在PCB电路板制造中，水导激光技术通过532nm绿光与高压水射流的协同作用，实现了微孔加工的质变：

热损伤控制：0.5mm厚碳化硅陶瓷基复合材料加工微孔阵列时，传统机械钻孔导致边缘崩裂率超30%，而水导激光能实现孔径±0.1μm的精度，热影响区<50μm。
加工效率跃升：库维科技的水导激光加工设备在6英寸碳化硅晶锭切割中，分片效率提升5倍，单晶锭切割时间从100小时缩短至10小时，材料利用率达85%。
环保性提升：水流带走90%以上碎屑，避免化学蚀刻产生的纳米级污染物，符合半导体行业ESG标准。

相较于CO₂激光切割，水导激光展现出独特优势：

切缝宽度控制在50μm以内，避免了传统工艺的热影响导致的基材晶格畸变；
加工过程中无需频繁更换刀具，使生产连续性提升40%。

有应用数据显示，采用水导激光加工的PCB板，其线路边缘粗糙度降低60%，高频信号传输效率提升20%。

三、微电子元件制造

在MEMS传感器制造领域，水导激光技术实现了革命性突破。

通过由内向外的螺旋轨迹划切，可在硅晶片上加工出周期80μm的螺旋槽结构，槽道内部无熔渣残留；采用纵横直线轨迹直接加工的金字塔形三维结构，顶部尺寸仅10×10μm，满足了微加速度计、陀螺仪等器件的微型化需求。水导激光加工技术在涡轮叶片气膜孔加工中能实现了孔径0.1μm、深径比20:1的超精密加工，孔壁光滑度达纳米级。

对于砷化镓（GaAs）等化合物半导体加工，水导激光有效解决了传统锯切工艺的两大难题：通过水射流冷却避免了毒性气溶胶污染，切割速度比精密锯切提高7-10倍。经对比实验数据显示，水导激光切割的砷化镓晶片切缝整齐度提升40%，无毛刺和碎屑残留，显著改善了光电器件的性能一致性。
