一、毛刺的本质

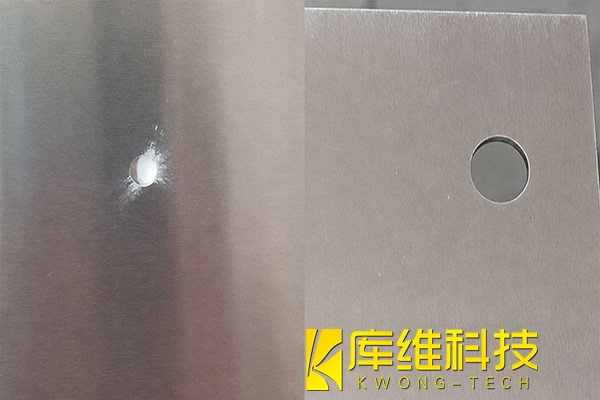

激光切割的原理很简单：高能激光熔化金属，辅助气体把熔融物从切缝中吹走。毛刺的本质是熔融金属没有顺利离场，留在切口底部冷却凝固，就成了你看到的毛刺或挂渣。

行业实测数据显示，钣金车间返工请求中底部毛刺占60%以上，是最高频的切割缺陷。其中相当一部分与参数无关，而是设备状态渐进劣化导致的。

二、解决策略

喷嘴是气体进入切缝的"最后一道门"。喷嘴口一旦沾渣、烧蚀或变形，即使控制器气压显示正常，进入切缝的气流也已经偏了。

最典型的表现：切口一侧光滑，另一侧出毛刺，说明同轴度已偏移。

校准方法：在喷嘴口贴美纹胶带打个脉冲，看穿孔是否居中。偏离就按手册重新校准。喷嘴是耗材，建议50~100小时更换，优先选耐磨陶瓷材质。

保护镜是激光器与外界之间的"盾牌"，长期工作后难免沾染飞溅物和灰尘。保护镜一旦污染，后果是连锁的：

这些变化在控制器面板上完全看不出来，功率设定值没变，但工件"感受"到的能量已经不同了。建议每8~16个工作小时检查一次保护镜状态，使用无水乙醇和无尘擦镜纸单向擦拭，发现镀膜老化或微裂纹应立即更换。

辅助气体负责把熔融金属从切缝中"吹出去"。气压不够、气体不纯、管路漏气，都会导致排渣不力。需要沿着气体完整路径逐段检查：气源 → 减压阀与过滤器 → 主管路 → 软管 → 阀组 → 切割头 → 喷嘴。

重点检查：气瓶压力是否充足；减压阀输出是否稳定；管路接头有无老化漏气；过滤器是否需要更换；氮气纯度是否达标（不锈钢切割要求≥99.999%，纯度不足会导致氧化挂渣）。

实用判断：毛刺"单侧集中"→大概率是喷嘴或切割头问题；毛刺"整体加重"→更可能是气源或中段管路问题。

同一批参数切不同的板，结果差异可能很大。表面铁锈、油污、氧化皮会在切割时高温熔化粘连在切口上，形成顽固毛刺。不同品牌、批次的材料合金成分和导热性也有差异。前几步都排查过了还没解决？换一张干净、同品牌的板材试切，快速确认是不是材料的问题。

核心原则是一次只改一个变量，改完试切观察效果，确认有效再改下一个。同时加功率和加速度，出了问题根本不知道是哪个变量在起作用。建议用"速度梯度法"：固定其他参数，以0.1m/min为步长调整切割速度，找到刚好无毛刺的最优速度点。

参数没变但毛刺增多，几乎可以确定是设备状态或耗材发生了变化。排查顺序建议遵循"喷嘴→保护镜→气路→材料→参数"的逻辑，从最易劣化的耗材开始，逐步排除。记住：加功率不是解决毛刺的第一选择，找到熔融金属"走不掉"的原因才是。

电池制造新利器：水导激光切割铝箔，效率提升3倍且无毛刺

蓝光激光为什么能解决铜材切割的镜子难题？

热成形钢（PHS）切割：为什么1500MPa的超高强钢只能怕激光？

当晶体管越来越小，水导激光如何接住这道精密加工的难题？

水导激光如何实现＂切断即完成＂：零热影响·无毛刺·无锥度的三重逻辑

水导激光加工案例之钼棒加工：突破难加工材料的微特征瓶颈

激光切割机穿孔炸透镜？根源竟是空压机积水

氧化铝基板切割工艺全解：从材料特性到切割方案选择

水导激光加工单晶金刚石时，如何选择最适合的激光参数组合？
