水导激光加工案例：铌硅合金精密打孔解决方案
发布日期：2026-09-10 10:32 浏览量：
在追求更高推重比的航空发动机里，涡轮叶片的工作温度早已逼近传统镍基高温合金约1150℃的耐温天花板。于是，兼具低密度与优异高温强度的铌硅合金走进了视野，它熔点高达1700℃以上，承温能力可达1200–1400℃，被视为下一代热端部件的候选材料。
但"好材料"不等于"好加工"，铌硅合金的短板恰恰集中在制造环节：室温断裂韧性低、含活泼元素易氧化、硬度高。其中氧化问题最为棘手，高温下铌会优先氧化生成 Nb₂O₅，这一相变伴随约15%的体积膨胀并积累应力，直接诱发微裂纹，导致材料快速氧化失效。这意味着：给它打孔时，热输入和氧暴露都必须被严格压制。
一、为什么会使用水导激光去对铌硅合金进行加工
水导激光的核心很直观：把激光耦合进一束直径约60 μm 的高压微细水射流，激光在水–气界面发生全内反射，被"约束"着传导到工件表面，形成一根可弯曲的"液态光纤"。
选 532 nm 绿光并非偶然，水对该波段的吸收系数仅约4.1×10⁻⁵/mm，传输20 mm后透射率仍高达99%，远优于1064 nm红外（同距离仅约60%），因此绿光成为水导加工的标准光源。
相比传统纳秒激光（CL）和电火花（EDM），水射流在这里身兼三职：传导激光、冲刷熔渣、快速冷却，这恰好逐个击破了铌硅合金的加工痛点。
二、加工参数与结果

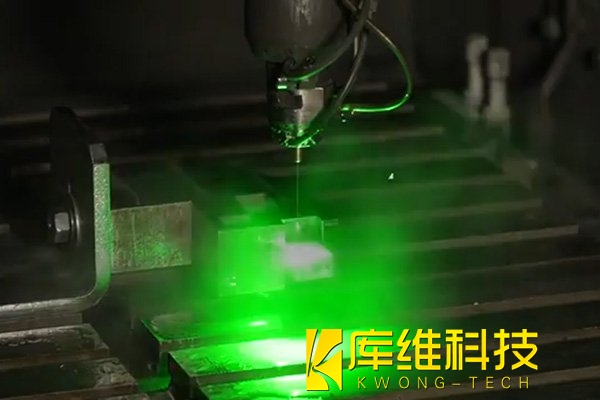

试验采用532nm绿光纳秒激光（最大功率150W、脉宽90–350ns、重复频率5–10kHz），耦合进直径约60μm的微细水射流；实际加工功率20W，切割速度5mm/s，在3mm厚铌硅合金试样上打Φ1mm通孔。
加工结果：
-
锥度仅0.0016°，孔壁近乎平行，作为对比，同体系研究中水导激光加工C_f/SiC复合材料侧壁锥度约0.72°，常规激光打孔锥度通常以度计；
-
孔壁粗糙度Ra≈0.8μm，重熔层只有数百纳米量级，远小于常规激光和EDM动辄数十上百微米的重铸层；
-
XRD检测显示加工表面无明显铌氧化物，水射流的冷却隔氧作用得到直接验证；
-
20秒完成一个Φ1×3mm通孔，同批次还打出了深径比达20的异形镂空结构。
三、水导激光适配铌硅合金的原因
水导激光把激光聚焦后耦合进高压微细水射流，靠水与空气界面的全反射让光束沿水柱传导，水柱就是一根"液态光纤"，光束呈柱形、能量平顶分布，天然没有传统激光焦点外发散带来的锥度。对铌硅合金，四个机制恰好对症：
-
柱形光束传导：光束沿水柱全程等径传播，3mm深孔上下口径一致，这是0.0016°锥度的来源；
-
水射流冲刷熔渣：高速水流即时冲走熔融物，不等它在孔壁重新凝固，重熔层因此压到数百纳米；
-
脉冲间隙快速冷却：水的高比热容在每个脉冲间隙把加工区带回接近水温，热累积被掐断，微裂纹失去产生条件；
-
水幕隔绝氧气：加工区被水覆盖，铌在高温下接触不到氧，脆性氧化物无从生成，这正是XRD谱图干净的原因。
水导激光为这类"高性能但难加工"的铌硅合金提供了一条高质量、高效率的成形路径，尤其适合航空发动机热端部件上气膜孔、微结构阵列的制备。当材料本身已足够优秀，加工工艺的每一次"克制"，都是对性能的最大尊重。
