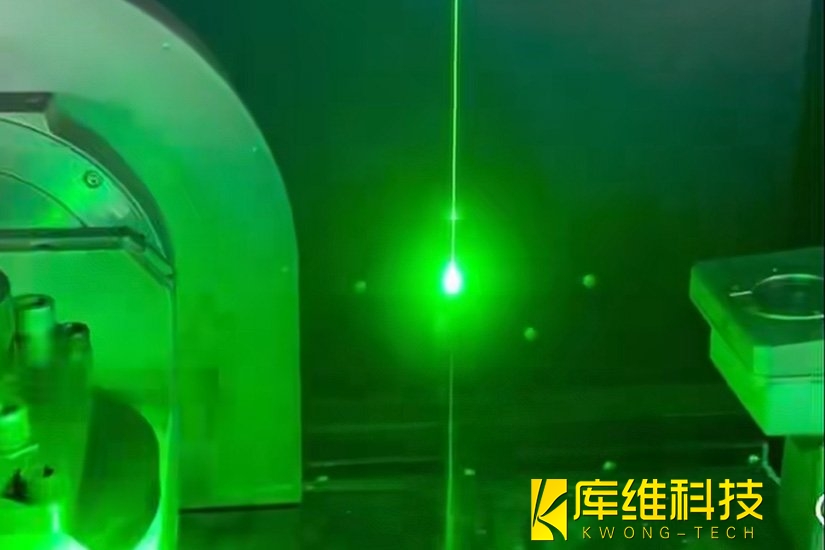

水导激光的核心原理并不复杂：激光耦合进入直径25~100μm的高压水射流，在水-气界面不断发生全内反射，像在一根"液态光纤"里一样被引导到工件表面。问题在于，这根"光纤"的材质是水，而水对不同波长激光的吸收差异，直接决定了哪一种光能在其中高效传输。
一、光在水中的衰减遵循Beer-Lambert定律
激光在水射流中传输时，能量随光程呈指数衰减：
I(x) = I₀ · exp(−αx)
其中α是水对该波长激光的吸收系数，x是光程。α越小，光在水中"活得越久"。水导激光的有效工作距离通常为5~50mm，水射流长度可能达到20~40mm，在这个尺度上，吸收系数的差异被指数放大。
据《中国激光》发表的综述（水导激光耦合、传输机理与应用研究现状），水分子在特定频带存在强烈共振，因此对紫外光和红外光吸收率较高，而对可见光吸收率最低，其中绿光波段的吸收最小。
二、532nm绿光：吸收系数低至10⁻³ cm⁻¹量级
《中国激光》2025年发表的工艺综述（水导激光精密加工工艺研究进展）：水对355nm紫外光和532nm绿光的吸收系数均低于10⁻³ cm⁻¹，而对1064nm近红外光的吸收系数约为10⁻¹ cm⁻¹，两者相差约两个数量级。
该刊另一篇论文（水导激光加工中激光参数的影响及其在精密制造中的应用）给出了直观对比：532nm激光在水射流中传输20mm后透射率高达99%，而1064nm激光在相同条件下透射率仅约60% 。
2023年发表在ResearchGate上的高功率仿真研究（Water jet guided high-power laser energy transmission loss analysis）进一步验证：当水射流长度达到40mm时，近一半的1064nm激光功率因水的吸收而损耗；而532nm激光在相同条件下可保证90%以上的传输效率。
三、红外光的麻烦：不只是能量浪费
1064nm被水吸收的能量并非凭空消失，它转化为热量加热水柱。上述《中国激光》综述指出，水温升高会在射流表面形成温度梯度，引起表面张力梯度和水-气界面切向滑移，破坏水射流稳定性；同时水的折射率随温度变化，可能导致光束传输路径偏移，甚至全反射失效。
有论证证实，532nm激光在高水射流速度下温度几乎接近环境温度，而1064nm即使在高流速下温度仍然偏高，这会直接影响耦合效率。
其中波长还影响着聚焦特性，由NA=λ/(πω₀)可知，在相同聚焦尺寸下波长越多数值孔径越大，能量越容易从水射流侧壁泄漏。仿真显示，在所有测试的数值孔径下，532nm的泄漏比均远低于1064nm。
四、紫外光同样低吸收，为何不是主流？
355nm紫外光在水中的吸收系数同样很低，理论上也适合水导传输。事实上，已有研究将355nm纳秒激光耦合进40μm水射流，成功加工SiC和Al₂O₃晶片，切口宽度35~40μm且边缘无碎裂。
但紫外光未成为主流，原因在于工程层面：
-
功率受限：355nm通常由Nd:YAG的1064nm经三倍频获得，倍频转换效率低，难以获得高平均功率，加工效率受限；
-
成本与寿命：紫外激光器及光学元件成本高、寿命短，长期运行经济性不如绿光；
-
适用场景窄：紫外光子能量高，主要优势在于加工透明及高反射材料（蓝宝石、玻璃、SiC等），对大多数金属加工并非必需。
而532nm绿光由Nd:YAG二倍频获得，技术成熟、功率可选范围大，同时铜、铝等金属对绿光吸收率也高，兼顾水中低损耗和材料高吸收，综合优势明显。
水导激光选择532nm绿光作为标配，不是厂商偏好，而是水的吸收光谱决定的物理事实：绿光处于水的"透明窗口"，吸收系数比红外低两个数量级，20mm传输透射率达99%，热效应极小，射流稳定性高；同时金属对绿光吸收率好，倍频技术成熟。三者各有适用场景，但在水导激光的核心约束面前，532nm绿光是综合最优解。
