一台焊接机器人、一台变位机、一台焊机，各自出厂时都经过严苛检验，但把它们摆在同一个工位上，未必就能立刻焊出合格的产品。真正决定产线水平的，往往是设备之间的"配合"，而不是单个设备的性能参数。这也是焊接自动化项目里，集成环节常常比选型环节更耗时间的原因。
一、机器人、焊机、变位机：三方协同标定
机器人本体与变位机各有自己的坐标系，焊接前必须完成相对位姿的统一标定，否则轨迹再精确也会出现偏移。变位机负责把工件定位到预设姿态，机器人则依据变位机反馈的位置和姿态信息规划焊接轨迹。
对于需要多面成型的复杂工件，变位机平台常设计为角度可调的多功能安装板，配合两轴联动实现工件上下、前后的大角度调节，从而扩大一个工位能够覆盖的加工范围。标定精度不足，往往在小批量、多品种生产中被放大成批量返修问题。
二、焊接电源与送丝系统的匹配调试
很多人以为焊接电源只是"通电"，实际上电源的动态响应速度直接影响飞溅、熔深和焊缝成形。
以主流机型为例，部分高功率逆变脉冲焊接电源可将逆变频率提升到100kHz级别，并集成到机器人控制器中，实现电源与运动系统的统一协同。
送丝速度、送丝阻力与电源波形若不同步调试，容易出现断弧或堆积。这一环节没有捷径，通常需要针对具体材质、坡口形式反复试焊，再固化成工艺参数库。

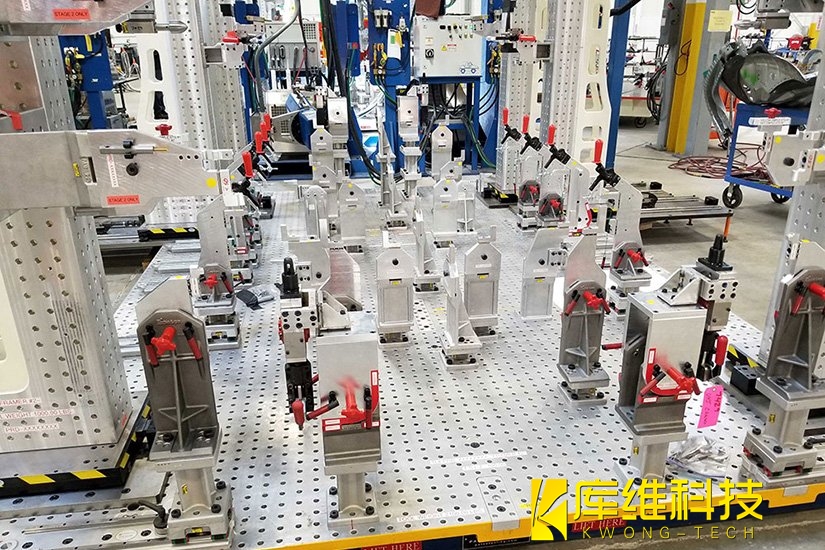

三、工装夹具的模块化设计与快速换型
相比机器人和焊机，工装夹具往往是产线换型效率的短板。模块化设计的思路是把定位基准、压紧机构做成可拆卸单元，换产品时只更换局部模块，而不是重新设计整套夹具，从而把换型时间压缩到小时甚至分钟级别，这对
多品种小批量订单尤为关键。
设计要点：夹具中心尽量靠近变位机回转中心，减少转动惯量；重载变位机的翻转轴必须配双抱闸，防止断电失速。好的夹具方案能把换型时间从小时级压缩到分钟级。
四、视觉寻位与焊缝跟踪的集成难点
焊缝跟踪的核心是让机器人实时感知偏差并纠偏。主流方案多采用激光三角测量原理，将激光投射到焊缝上采集三维数据，再计算焊枪与焊缝的偏差并进行运动补偿，可适配多种接头形式与焊接工艺。除激光轮廓传感外，电弧传感器通过电弧信号差异检测偏差，多传感器融合方案则把视觉、激光与电弧信息综合起来提高可靠性。
集成难点主要在于强弧光与飞溅对图像的干扰，以及不同品牌焊机通信协议的适配。部分传感器方案将视觉部件安装于机器人法兰末端，依靠算法在强弧光和飞溅条件下完成焊缝定位。近年也出现融合多模态大模型的焊缝识别系统，识别效率相比传统视觉算法有明显提升，响应时间压缩到毫秒级，但这类方案目前多处于产线验证阶段，尚未大规模普及。
五、安全围栏与除尘系统的合规配置
焊接工位的安全设计不是可选项。按照相关国家标准，机器人本体周围需用围栏整体隔离，安全门配备联锁装置，人员一旦进入危险区域即触发机器人停止，部分方案还会加装区域扫描仪等在线检测装置。急停电路需要能够切断机器人驱动器及焊接电源等外围设备的动力源，且切断状态应可见、可确认、可锁定。除尘系统同样受规范约束，防爆除尘设备的日常维护、检修与粉尘清理需按相应国家标准执行，焊接作业区域宜单独设置防护围栏并配备警示标识。这些要求看似繁琐，却是产线能否通过验收、长期稳定运行的前提。
焊接自动化产线的真正价值不在于单一设备多先进，而在于系统集成的深度。从机械对齐、电气连接、参数配置到协调校准，每一环都决定最终焊接质量。把"零件"变成"系统"，这才是产线集成的核心竞争力。
