压力容器焊接，选埋弧焊还是气体保护焊？一文讲清楚
发布日期：2026-06-12 10:19 浏览量：
"该用埋弧焊还是气体保护焊"几乎是压力容器焊接工艺选择绕不开的话题。两种工艺各有其适用场景，选错了轻则增加成本，重则留下安全隐患。本文从原理到实践，把这个问题说清楚。
一、埋弧焊
埋弧焊的核心原理是：焊接电弧在焊剂层覆盖下燃烧，电弧和熔池完全与空气隔绝，焊剂既起保护作用，又参与冶金反应，最终在焊缝表面形成一层易剥离的熔渣保护层。
主要优势：
-
熔深大、效率高：埋弧焊可使用远高于手工焊的电流（通常800～1500A），熔深可达手工电弧焊的数倍，特别适合中厚板（16mm以上）的长直焊缝，生产效率是手工焊的5～10倍；
-
焊缝质量稳定：全机械化或自动化操作，焊接参数恒定，焊缝成形均匀，内部气孔、夹渣等缺陷概率低；
-
焊接环境友好：电弧埋于焊剂之下，无弧光辐射，烟尘和飞溅极少，作业环境相对清洁。
局限性：
-
只能进行平焊或平角焊，无法完成立焊、横焊、仰焊等空间位置焊接；
-
设备体积较大，不适合小批量、多品种的复杂结构；
-
坡口装配精度要求高，对短焊缝或曲线焊缝的适应性较差。
二、气体保护焊
气体保护焊以外部通入的保护气体隔离空气，保护熔池不受氧化。压力容器行业常用的主要有三类：
-
TIG焊（钨极氩弧焊）：用钨极作为不熔化电极，惰性氩气保护，电弧稳定、热输入可精确控制，焊缝洁净度极高，但熔深浅、效率低；
-
CO₂气保焊：以二氧化碳为保护气体，成本低廉，操作简便，适合低碳钢和低合金钢，但飞溅较大、焊缝成形略差，氧化性强会导致合金元素烧损；
-
混合气体保护焊（MAG焊）：将氩气（70%～85%）与少量CO₂（15%～30%）混合使用，兼顾了氩弧焊焊缝成形好与CO₂焊效率高的优点，飞溅少，目前在压力容器制造中使用越来越广泛。
主要优势：
-
适应全位置焊接，可完成平、立、横、仰各类接头；
-
对复杂结构、空间受限部位的焊接操作灵活；
-
TIG焊可实现对根部焊道质量的精确控制，常用于打底焊。
局限性：
-
对室外风速敏感，需要防风措施；
-
CO₂气保焊飞溅大，氧化性强，纯CO₂气体不宜用于受压主体焊缝的盖面；
-
整体效率和熔深不及埋弧焊。
三、压力容器焊接如何选择？
压力容器的焊缝按承压程度分为A、B、C、D四类。

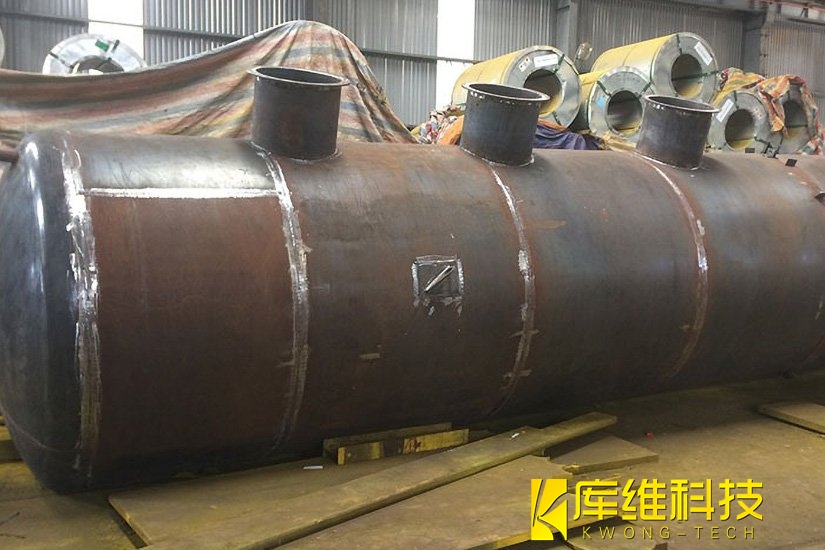

1、简体纵缝与环缝（A、B类接头）——埋弧焊优先
这是压力容器最核心的受压焊缝，对焊缝力学性能要求最严格。对于壁厚16mm以上的低合金钢简体，埋弧焊是首选。其大熔深和高稳定性可确保整条焊缝内部质量均一，配合规范的焊接工艺评定，可达到设计要求的等强度、等塑性和等韧性指标。行业规范中也明确推荐A、B类焊接接头优先采用埋弧焊或焊条电弧焊及其组合工艺。
2、根部打底焊——TIG焊介入
大厚度坡口的打底层对熔透质量要求极高。实践中通常采用TIG焊打底，再以埋弧焊或MAG焊填充盖面的组合方案，兼顾根部质量与整体效率。有压力要求的主体焊缝一般不允许纯CO₂气保焊打底盖面。
3、接管、法兰及附件焊缝（C、D类）——气体保护焊适用
接管与法兰的对接焊缝、支座、裙座等非受压附件的焊接，结构复杂且多为空间位置焊，埋弧焊难以施展，此时MAG焊或TIG焊更为合适。纯CO₂气保焊一般只推荐用于裙座等非受压附件，受压接管对接焊缝仍建议采用MAG焊或TIG焊以保证质量。
4、不锈钢及特种材料——气体保护焊主导
奥氏体不锈钢、镍基合金等特种材料对热输入敏感，过高的线能量会导致晶间腐蚀或热裂纹。TIG焊的低热输入、精准控制特性使其成为不锈钢压力容器焊接的首选，局部也可配合MAG焊提升效率。
两种工艺本质上是互补而非竞争关系。埋弧焊以高效率、高稳定性见长，是中厚板主体焊缝的主力；气体保护焊以灵活性和精度见长，在打底焊、复杂部位和特种材料焊接中不可替代。实际工程中，最优方案往往是两者的有机组合，以TIG焊保根部质量，以埋弧焊提整体效率，以MAG焊补空间位置的灵活性。
相关文章
压力容器焊接效率低？模块化生产线如何实现产能翻倍？
特种压力容器焊接：高温高压环境下的自动化工艺突破
压力容器焊接自动化改造如何用机器人替代人工并提升良品率？
压力容器模块化焊接的三大核心技术：激光跟踪+工业机器人+智能传感
工程机械、压力容器、能源装备等领域的焊接效率提升路径
在不同行业中，应如何选择合适的焊接设备？
压力容器焊接自动化的技术
压力容器焊接机器人如何提升产能？这里有1个案例
