陶瓷基板切割技术大比拼：核心数据全解析
发布日期：2025-08-20 09:25 浏览量：

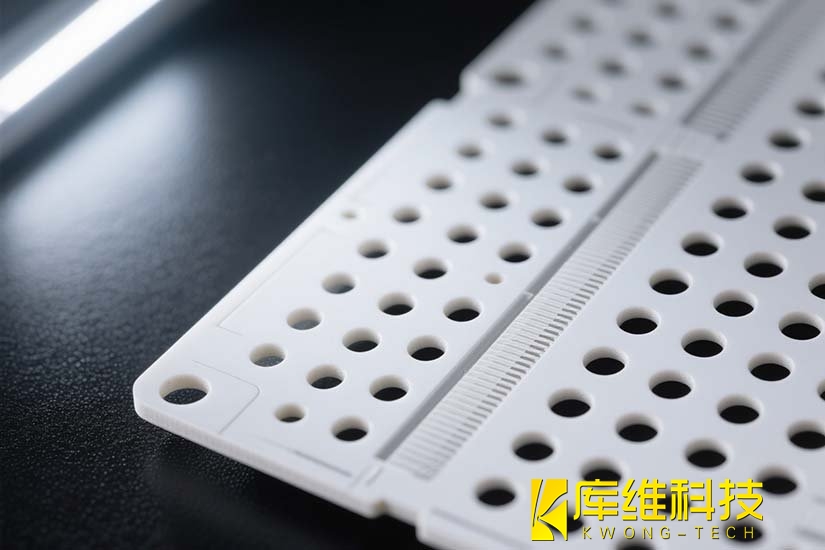

陶瓷基板凭借其优异的绝缘性、导热性及耐高温特性，已成为电子器件封装与功率模块集成的核心材料。随着产业升级对微米级加工精度的需求激增，如何选择适配的切割技术，已成为企业的核心命题。
1、紫外/皮秒激光切割
精度：±5μm
热影响区：<10μm（皮秒激光）
切割速度：0.1-1000mm/s
最小线宽：≤10μm
适用材料：氧化铝、氮化铝、氧化锆等陶瓷基板
2、光纤激光切割
精度：±20μm
切割速度：80-120mm/s（3mm厚氧化铝陶瓷）
热影响区：<20μm（红外激光）
功率范围：15W-30W（紫外激光器）
二、机械切割技术
1、划片刀切割
精度：±50-100μm
最小线宽：25-35μm（金刚石划片刀）
切割速度：1.68-1.5mm/min（200mm厚度材料）
刀具寿命：100-150小时（蓝宝石喷嘴）
2、水刀切割
精度：±100μm
表面粗糙度：Ra12.5-6.3μm（切割深度0-140mm）
切割厚度：最大200mm（金属材料）
砂料消耗：0.41-1.134Kg/分钟（不同喷嘴规格）
运行成本：135-238元/小时（含喷嘴、砂管损耗）

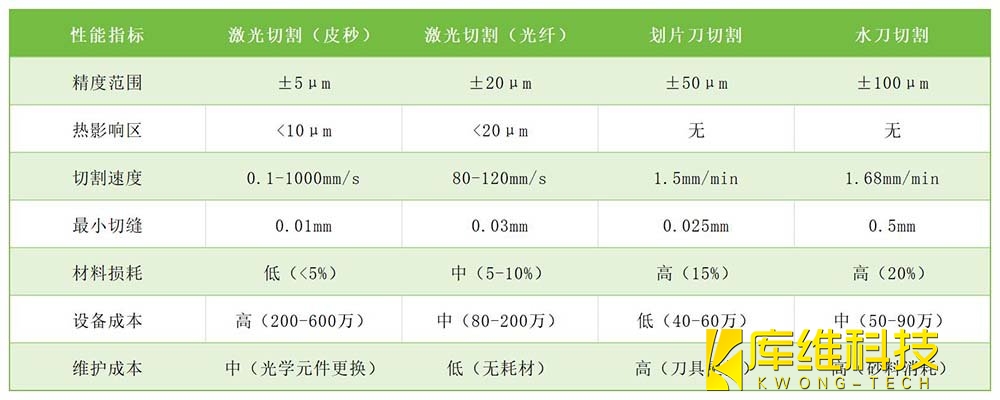

三、核心性能对比表
四、应用场景分析
1、新能源汽车领域
激光切割：动力电池陶瓷基板
优势：冷热冲击耐受>5000次（-55-175℃）
机械切割：厚陶瓷结构件加工（如刹车盘）
局限：崩边率>25%，不适用于精密部件
2、电子通信领域
激光切割：5G基站陶瓷滤波器
技术要求：0.15mm窄缝，Q值>5000
水刀切割：厚陶瓷基板粗加工
应用：10mm以上氧化铝陶瓷坯料切割
五、成本对比数据
1、设备投资
激光切割设备：国产设备80-200万，进口设备250-600万
机械切割设备：40-90万元（划片刀/水刀设备）
2、运行成本
激光切割：25-28元/小时（光纤激光）
电费：3.5kW（节能53%）
耗材：保护镜片（每200小时更换）
水刀切割：135-238元/小时
砂料成本：1400元/吨
喷嘴更换：300-400元/个（寿命100-150小时）
3、加工成本
激光切割：0.48元/米（1mm不锈钢）
水刀切割：9.6元/米（15mm不锈钢）
