焊接变形不是"焊完再掰回来"那么简单，钢结构、钣金箱体、压力容器里那些翘曲、角变形、纵向收缩，源头都在热循环下的不均匀塑性收缩。行业里把控制逻辑拆成五个递进层级，越往前做，成本越低；越往后补，代价越大。
一、设计与坡口，把"变形基因"去掉
变形量首先由结构决定，焊缝越不对称、填充金属越多，收缩力矩越大。工程上常用做法是：焊缝尽量对称布置在中和轴两侧；厚板优先选X型坡口而非V型，双面焊使角变形互相抵消，填充量比单面V型减少约30%；能用间断焊就不连续焊。
纵向收缩有个粗略可查的经验值：低碳钢电弧焊纵向收缩约 0.1–0.3 mm/m，10米长H型钢梁累计收缩1–3 mm，所以下料时预留0.5–0.7 mm/m是钢结构厂的常见做法。

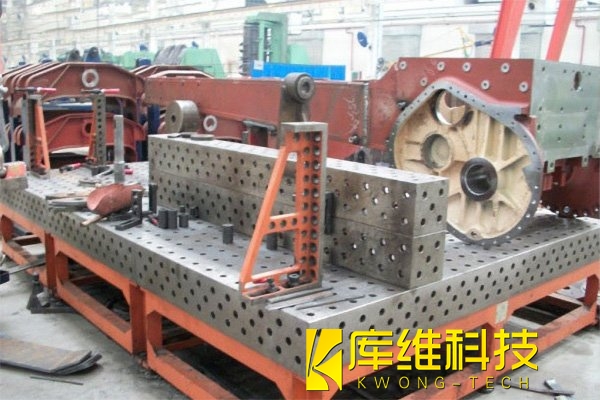

二、工装夹具，用刚性换形状
夹具不是"夹紧就行"，核心是在关键尺寸面提供刚性约束，同时留给焊缝方向可控的收缩通道。压板、定位销、反变形胎架配合用：平板对接用磁性压铁压紧可减少20%–30%的收缩变形；T型接头角焊前把腹板预弯1°–3°，焊后刚好回平。
要注意的是，过度刚性固定会把这个位置的残余应力转嫁到别处，所以装夹方案常和焊接顺序一起仿真验算。
三、焊接顺序与热输入，控制应力流
同一条缝，顺序错了变形差几倍，通用原则：先焊收缩大的（对接先于角接），先焊拘束大的，长焊缝用分段退焊或跳焊，每段200–500 mm；大型框架双人对称同步焊，让两侧收缩力矩对消。
热输入方面，线能量降20%，角变形可减35%以上；CO₂气保焊比手工焊条变形小，多层多道（单道3–5 mm）比单道堆焊热影响区更窄。层间温度控在150℃以内，厚板预热100–150℃减小温差应力而不是一味加温。
四、反变形与预留量，主动预偿
这是把计算值提前"焊进去"，箱型梁焊后下挠，腹板下料预制1.5‰上拱；H钢翼缘角变形预判2°–5°，装配时反向预置70%–90%的预测变形量。现在不少厂用有限元先跑一遍焊接变形云图，再决定反变形胎架的垫量，比纯靠老师傅经验稳得多。
五、焊后矫形，兜底但不首选
-
机械矫正：压力机、辊床、翼缘矫正机，适合厚板与塑性好的低碳钢，Q235/345用200–1000 t压力机点压，每次1–3 mm；薄板波浪变形用辊压。忌一次猛压，盖面焊道不锤击。
-
火焰矫正：氧乙炔中性焰加热凸起侧至600–800℃（暗樱桃红），点状/线状/三角形加热后空冷收缩。薄板点径15–30 mm、间距80–120 mm；角变形用线状加热，宽取板厚0.5–1倍。不锈钢严禁水冷，碳钢可辅助水冷但避开焊缝本身。
去应力退火550–620℃保温随炉冷，能消掉70%–80%残余应力，但会带来二次变形风险，高精度件才上。
五层放在一起看就一句话：设计省一半，工装压三成，顺序收尾，反变形补差，矫形兜底。把预算花在前两层，比焊完上压力机划算得多，这也是为什么懂行的车间愿意在胎架上多磨两周，而不是在返修区加班到半夜。
